隨著大型樓宇和現代化建筑物的增多，供冷系統獲得了高速發展，工業以及其他行業對冷量的需要也促進了集中供冷事業的發展。集中供冷就是動力廠(站)用冷媒體(一般為淡水和鹽水)將冷凍機所制冷量供給用戶。為了對制冷設備的運行進行管理和核算，對用戶所耗冷量進行結算，需要對有關節點進行冷量計量。
冷凍水冷量計量就其方法來說，同熱水的熱量計量是一樣的，所供冷量可以看作是負的熱量。只是由于流體溫度低，導致具體做法上出現一些差異。
一、淡水冷凍水的冷量計量
空調用的冷凍水，水溫等級一般為5~6℃，冷媒體為淡水。低于5℃的供冷，則用鹽水或其他冷媒體。

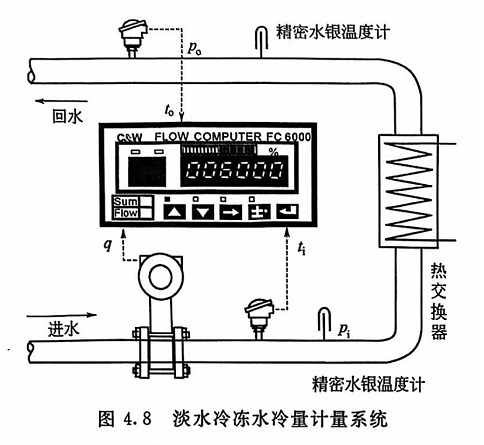

淡水冷凍水的冷量計量方法多采用如圖4.8所示的基于質量流量的方法，它同圖4.5無實質性差別。暫時還不能采用基于體積流量的方法是因?yàn)闊嵯禂?shù)表中流體溫度尚未覆蓋冷凍水溫度。
冷凍水冷量計的特點是水溫低和溫差小。為了解決這兩個問題，就必須采取相應措施。
(1)冷凍水測溫問題?？照{(diào)用冷凍水的供回水溫差大多數設計為5~6℃，但是在季節更替或調節不當時，溫差小于3℃，這就對溫度測量的準確度提出了極其高的要求，這時溫度測量結果如果引起溫差出現0.2℃的誤差，就將導致冷量測量誤差大于6.6%R，這是很可觀的數字。而0.2℃誤差測溫系統，又是很容易產生的，因?yàn)闇夭顪y(cè)量不僅包含兩個溫度傳感器，而且包含熱量表(冷量表)的兩個溫度輸入通道。為了提高溫差測量精確度，下面的幾個實用方法可供采用。
①選用高精確度溫度傳感器。如A級鉑熱電阻，名義精確度可達±0.2%。
②一個計量點的供回水溫度采用配對溫度傳感器。
③將熱量表(冷量表)的測溫分辨率提高到0.01~0.02℃。
④在熱量表(冷量表)內分別設置供水溫度和回水溫度誤差校正(也稱傳感器校正SC)功能，以便在配校出現誤差時，予以校正。
⑤將熱量表(冷量表)同供水溫度傳感器及回水溫度傳感器一起配套校正。
⑥在供回水溫度傳感器安裝點附近的管道上各開一個深度足夠、管徑合適的校驗口，插入同一根標準水銀溫度計，以便對溫度示值進行核查，以避免儀表安裝環節及其他環節引入大的誤差。
(2)比焓與壓力的關系。淡水的比焓是溫度的函數，同時又受水壓的影響，對于流量值較大的測量對象，不應忽略壓力的影響。
二、鹽水冷凍水的冷量計量
鹽水冷凍水的冷量計量與淡水冷凍水的冷量計量方法大致相同，其系統圖與圖4.8相同。但是由于鹽水的幾個特點，也帶來了幾個不同點。
(1)鹽水的密度同含鹽量有關。由于鹽水的溫度等級有異，所以含鹽量不同，導致其密度也不相同。因此，在從鹽水體積流量計算質量流量的過程中，應留一個窗口，填寫參考溫度條件下的鹽水密度。

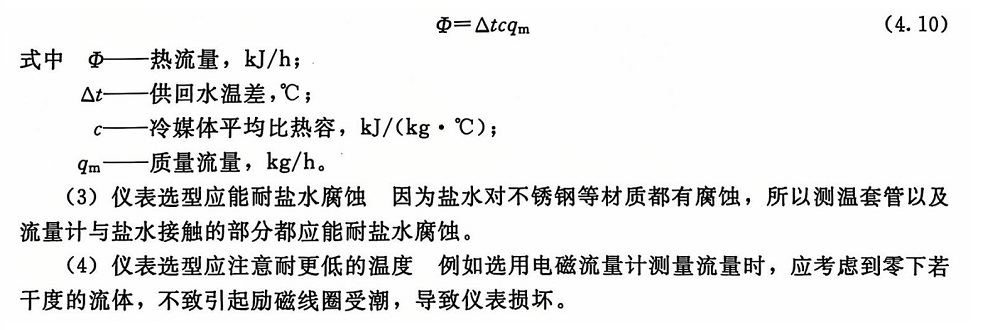

(2)采用比熱容方法計算熱流量。如果無法獲得不同條件下比焓表(如工藝專業提供不出不同含鹽量鹽水的比焓表)，無法采用式(4.7)計算冷量，只能采用平均比熱容的方法計算冷量。其表達式為：
三、冷凍水冷量計量的儀表選型
(1)鉑熱電阻的選型

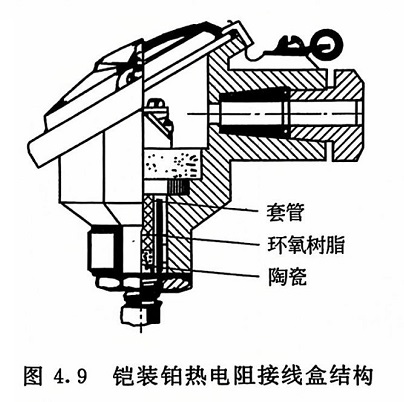

①防止鉑熱電阻套管中生成冷凝水的設計。由于熱電阻套管中氣體與大氣之間的呼吸作用，在夏季大氣中水蒸氣含量高，被吸入套管冷凝成水，若選用普通鉑熱電阻，久而久之鉑金電阻絲及其引出線極易被水淹沒，引起故障。為了避免此類問題的發生，必須選用鎧裝鉑熱電阻，其接線盒結構如圖4.9所示。由于鎧裝鉑熱電阻的套管中空間被燒結成型的氧化鎂粉填滿，套管的口上一段管內又有環氧樹脂封填，將套管內的殘存的氣體同管外完全隔絕，從而杜絕了水的侵入。
②接線盒內接線端子的防潮問題。由于冷凍水溫度可能比環境溫度低20~40℃，接線盒如果太靠近冷凍水管，由于熱傳導影響可能使接線盒溫度大大低于環境溫度，引起接線端子之間結露，導致絕緣下降甚至短路，造成溫度示值偏低。為了避免這個問題的發生，接線盒至少應離開保溫層100mm。使接線盒溫度與環境溫度接近。
③減少測溫套管熱傳導引起的測溫誤差。由于冷凍水冷量計量中對測溫精確度要求特別高，所以應考慮測溫套管熱傳導引起的測溫偏高(假定環境溫度高于冷凍水溫度)現象。應選用鎧裝鉑熱電阻，由于其套管細，管壁薄，熱傳導所引起的測量誤差可忽略不計。
④溫度傳感器和校驗口安裝位置的選定。安裝在冷凍水管道上的溫度傳感器和校驗口，安裝位置選在管道的上方和側面，都不影響測量精確度。但從使用和維修角度考慮，校驗口如果安裝在管道上方，容易因固形物落入套管內而影響使用，而且套管內積累的冷凝水在溫度低于0℃時要結冰，影響使用。所以，建議將校驗口安裝在管道側面。溫度傳感器也是如此，在溫度低于0℃的鹽水管道上，應將測溫套管安裝在鹽水管道的側面。
⑤管外貼裝鉑熱電阻。有一些測量對象一年四季沒有機會停車，無法在管道上開口裝表，只能用管外貼裝鉑熱電阻的測溫方法。所貼鉑熱電阻必須有防水防潮性能，因?yàn)槔鋬鏊芡獗谏峡偸菨皲蹁醯摹犭娮枧c管壁之間應有良好的熱傳導，熱電阻貼裝處及周圍區域應強化絕熱保溫，經這樣的處理后，鉑熱電阻測到的溫度比管內水溫偏高的數值被限制在0.1~0.2℃以內是完全可能的。
(2)流量計的選型
①電磁流量計。在冷凍水的流量測量中，電磁流量計有明顯的優勢，電磁流量計的優點，在冷凍水流量測量中也都能顯露出來，其中耐腐蝕問題，對于鹽水冷凍水尤為重要。在高樓大廈中，有的空調水壓力較高，這時可與儀表制造廠協商，特殊制造耐壓能滿足要求的電磁流量計。而在具體設計時尚有下列問題需要考慮。
a.測量管內襯的選擇。如果冷凍水是淡水，則選用橡膠內襯，價格較低。如果冷凍水為鹽水，則須選聚四氟乙烯內襯。如果既測淡水冷凍水又測鹽水，則必須選聚四氟乙烯內襯。
b.電磁流量計測量管勵磁線圈防潮問題。電磁流量傳感器中的勵磁線圈密封在殼體內的方法常用的有兩種，一種是用上下兩半外殼，用螺絲將密封條壓緊后，達到密封;另一種是用殼體焊接密封法，將線圈與外界隔絕。其中后者更可靠，可完全杜絕線圈空腔的呼吸現象，防止外界潮氣侵入。但在生產過程中，線圈周圍空腔內總是充滿空氣，而其中的水汽含量隨裝配時的大氣溫度和相對濕度的變化而變化。如果水汽含量較高，則流量計投入使用后由于導管和空腔中溫度降低，很可能會出現結露現象，導致線圈受潮，絕緣被破壞。因而，在冷凍水溫度較低時(有的制造廠是以0℃為界)，用氮?dú)鈱⒖涨恢械目諝庵脫Q掉，而在溫度更低時(如－10℃或更低)，用甲基硅油(有的廠家用變壓器油)充灌。不同的制造廠做法不盡相同，但總的一條是封入的干燥介質不會逃逸，而且在長期使用中，線圈絕緣不會降低。

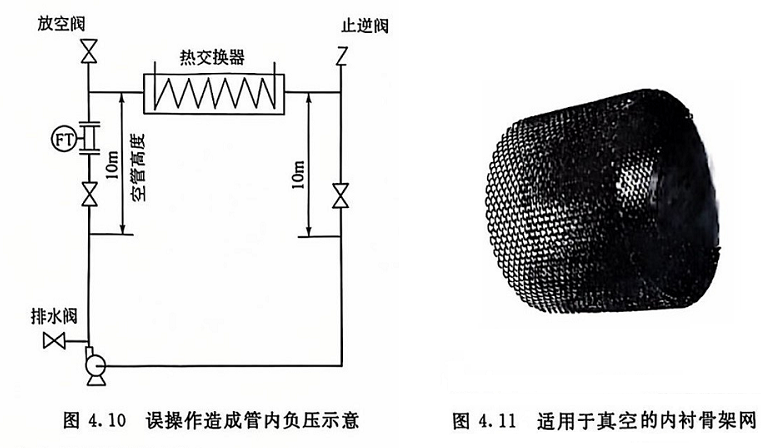

c.內襯承受負壓?jiǎn)栴}。冷凍水流量正常測量時，測量管本身并不承受負壓，只有在將管道中的存水排放時，由于管道最高點的放空閥忘記打開，才會使管道上部出現負壓，如圖4.10 所示。

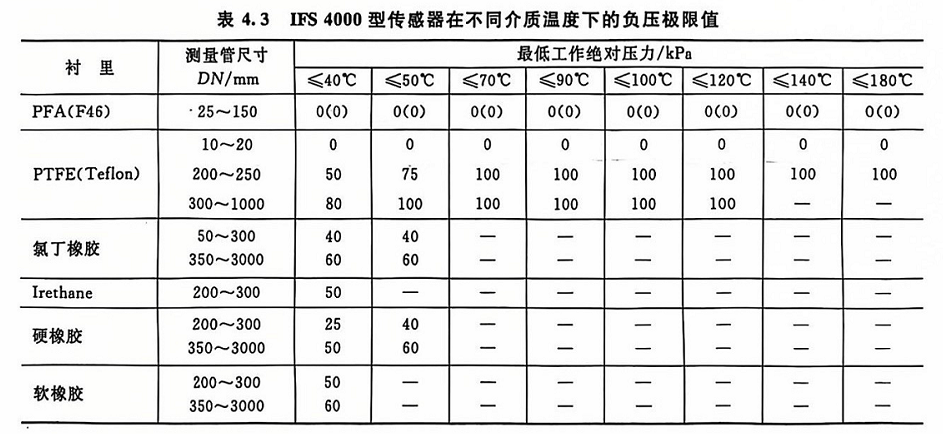

由于同樣的原因，熱水管道內也會出現負壓。KROHNE公司的幾種內襯能夠承受的管內負壓如表4.3所列。因此，管內負壓一旦超過規定值，就有可能使測量管內襯瞬間脫落，因此，應設法避免。解決這一問題的另一方法是選用能承受真空的內襯，這種內襯由于特殊設計的骨架而使其能承受絕對真空的壓強，其結構如圖4.11所示。橫河等公司也有此類產品。當然，選用帶骨架型內襯將會使投資明顯增加。
解決負壓的另一方法是將原來的放空閥改為單向閥(止逆閥)，在管道出現微小負壓時，止逆閥自動開啟，從大氣中吸入空氣，從而確保安全。
②超聲流量計。有些測量對象一年四季沒有機會停下來開口裝表，這時只能用夾裝式超聲流量計測量冷凍水流量。
超聲流量計從原理分有多普勒法和時差法?？照{(diào)系統中的冷凍水由于較潔凈，應選時差法，經合理的安裝調試能達到1%~3%R 的精確度。
超聲流量計的傳感器防護等級有高有低，用來測量冷凍水流量的傳感器，由于傳感器連同電纜插頭都有可能被包在保溫層里面，所以電纜插頭處結露在所難免，解決方法是選用IP68（潛水型）防護等級。
