四、熱水質量流量的計算
在圖4.5所示的熱水熱量計算系統中，熱水質量流量是熱量計算的基礎，熱水質量流量計算通常有兩項任務，其一是對實際運行溫度偏離設計工況所引入的質量流量測量誤差進行校正；其二是將流量傳感器、變送器測量得到的體積流量信號與供水溫度或回水溫度所對應的熱水密度相乘，得到熱水質量流量。
(1)孔板流量計的質量流量計算
用于計量熱水的孔板流量計，其計量單位一般已經按質量流量設計，但是儀表安裝處的流體溫度必須與設計溫度相等，才能得到預期的準確度。當實際溫度偏離設計溫度時，只有按規定的關系式進行補償，才能得到預期的準確度。
對于孔板流量計，補償可以在熱量表中進行，因?yàn)榱髁啃盘?hào)和流體溫度信號均已引入熱量表，只需指定補償所依據的自變量，并寫入相應的系數，儀表運行后即可自動進行補償。

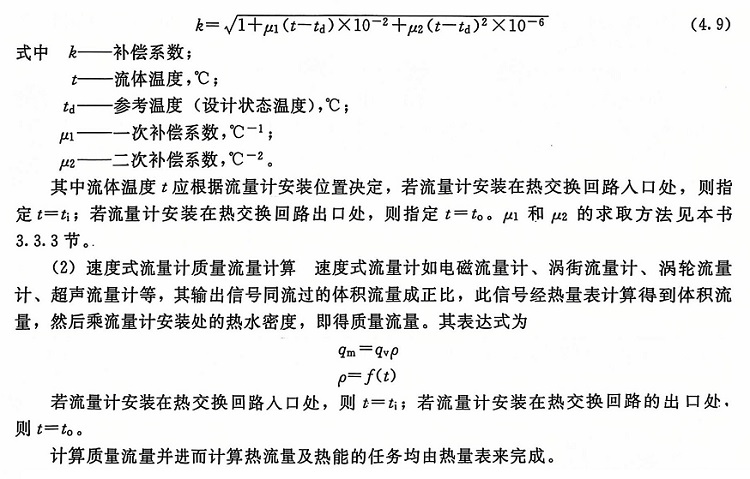

差壓式流量計補償可用下式，即
五、回收凝結水的計量
近幾年來，隨著人們節能減排意識的增強，余熱回收利用工作得到了迅速發展。其中，蒸汽放出熱量后得到的凝結水的回收利用就很普遍。
凝結水回收利用的意義有三個。其一是回收凝結水所攜帶的熱量。其二是回收利用了水的本身。凝結水的性質屬于蒸餾水，不處理就可送鍋爐除氧器利用，因此，它的價值比自來水高。其三是消除熱水就地排放對環境的污染。
在凝結水的回收利用工作中，大多建立了凝結水的計量手段。當然，這種計量也是能源管理的需要。回收凝結水的計量，有的單位只對回收凝結水的流量進行計量，而另一些單位對熱量進行計量。
(1)回收凝結水的流量測量
回收凝結水的流量測量所選用的方法，同回收工藝流程有密切關系。對于有泵輸送的流程，流量計安裝在泵的出口管上的適當位置，由于凝結水壓力較高，水中不會夾帶蒸汽，所以流量測量并不困難。如果安裝地點的環境和管道無明顯振動，渦街流量計是常用的選擇。但若流量計安裝地點距水泵較近，難免有振動，這時，選用氟塑料內襯電磁流量計應是更為穩妥的方案。對于無泵輸送的流程，凝結水一般依靠疏水器出口壓力輸送，情況要復雜些。復雜的因素有三個。一是工藝要求在管道上安裝流量計不能增加管道阻力，因?yàn)樽枇Φ脑黾訉?dǎo)致疏水器出口壓力升高，擔心疏水器的正常工作受影響，所以在直徑較大的回收水管內，水平段并不充滿。二是流量波動范圍大，而且是陣發性的。三是凝結水從疏水器流出后，隨著管道標高等條件的變化，很容易析出蒸汽而形成兩相流。

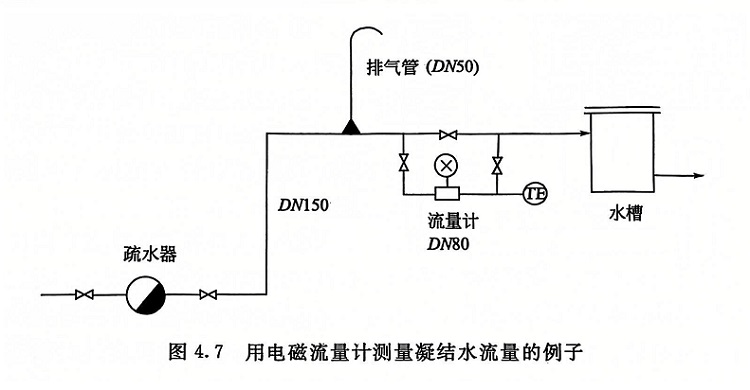

根據前兩個特點，可選用口徑合適的電磁流量計。在流量計前，設計一個氣體收集器和排氣管，如圖4.7所示。其中氣體收集器就是在一根直徑很大的管道上，先焊接一個等徑的管段，然后再逐漸縮小到DN50，這樣就能將水中蒸汽有效地分離出來，然后排到水槽的上方，使之不干擾流量計的工作。實踐表明，這樣的設計能收到很好的效果。
圖4.7中的疏水器的型式要正確選擇，并非各種型式都能勝任。在各種不同原理的疏水器中，浮球式較適宜。但在排量計算中，要考慮背壓升高，壓差減小后，排量相應減小。具體的選型和計算可向疏水器供應商咨詢。
(2)回收凝結水的熱量測量
回水凝結水的熱量計量可用式(4.7)，只是表達式中只有而沒有to，根據計量意圖，to可由工藝專業取一個參考溫度，例如當?shù)厝昶骄髿鉁囟?，即回收水溫度高于大氣溫度就為除氧器提供熱量。?dāng)然也可以取其他溫度。
