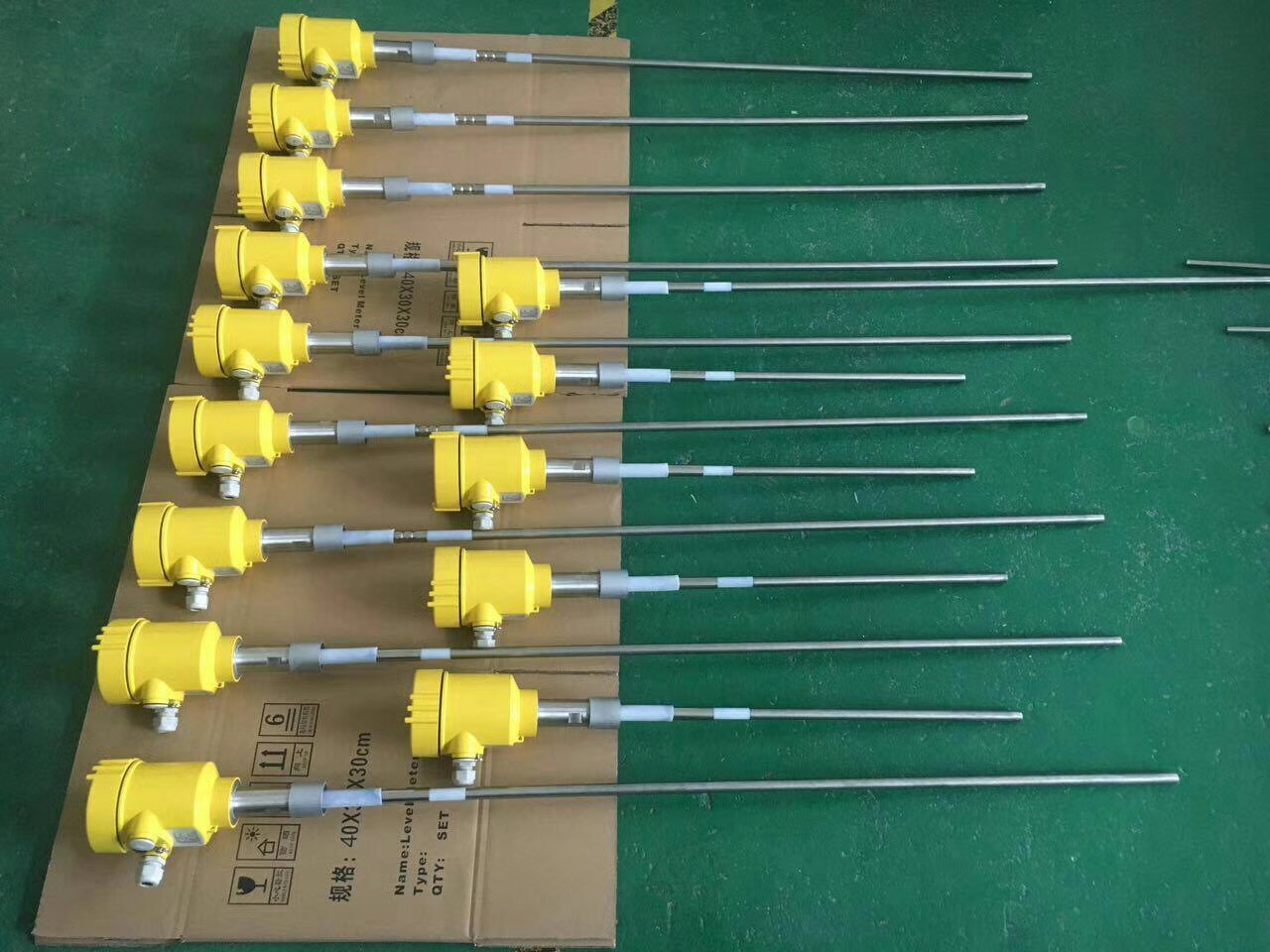

導波雷達液位計簡介
WSDL70-X系列導波雷達物位計反射的脈沖信號沿纜式或桿式探頭傳導至儀表電子線路部分，微處理器對此信
號進行處理，識別出微波脈沖在物料表面所產生的回波。

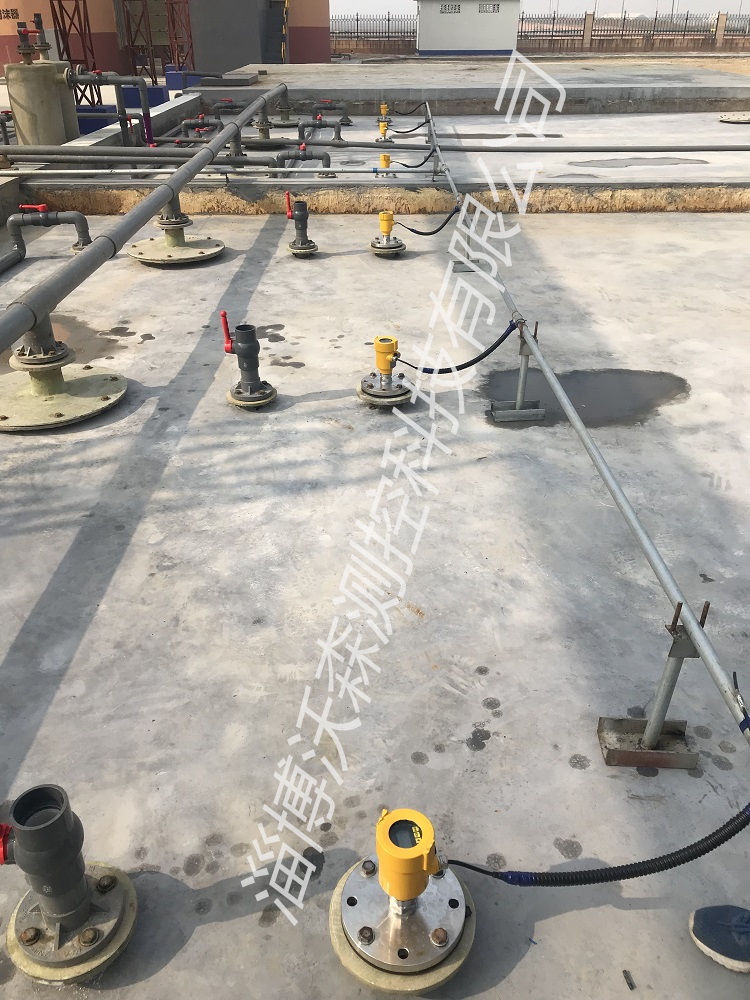

導波雷達液位計原理
導波雷達是基于時間行程原理的測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信
號。探頭發出高頻脈沖并沿纜式或桿式探頭傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并
將距離信號轉化為物位信號。

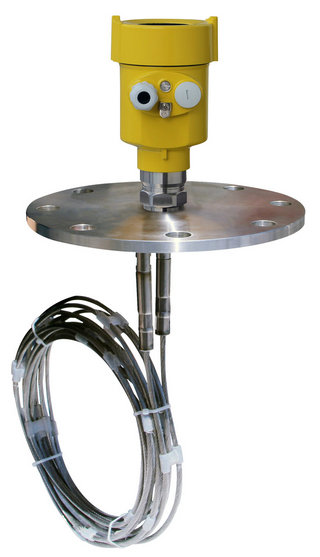

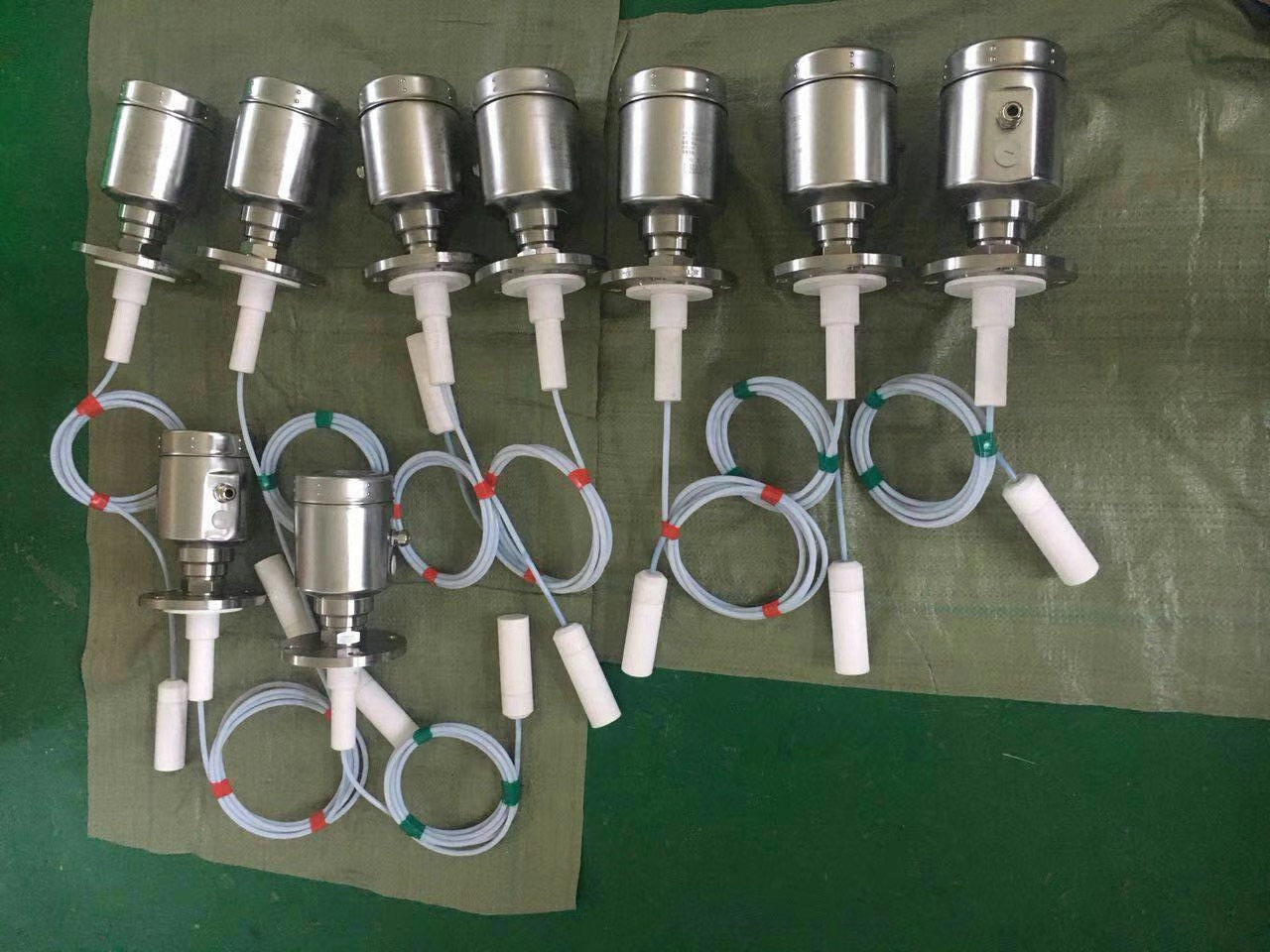

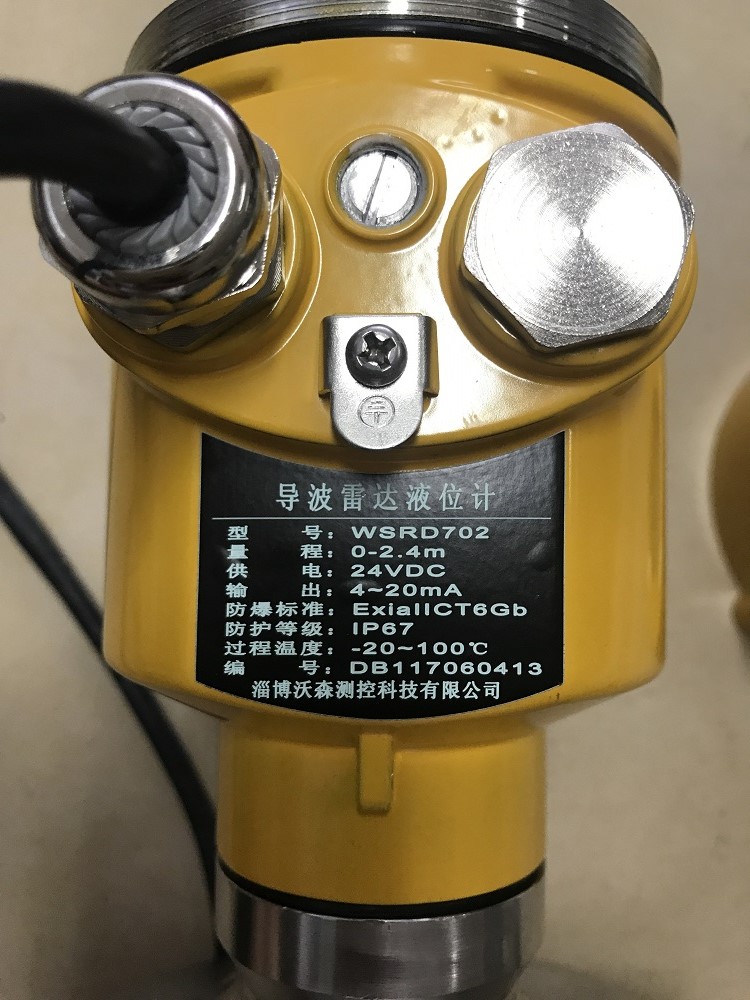

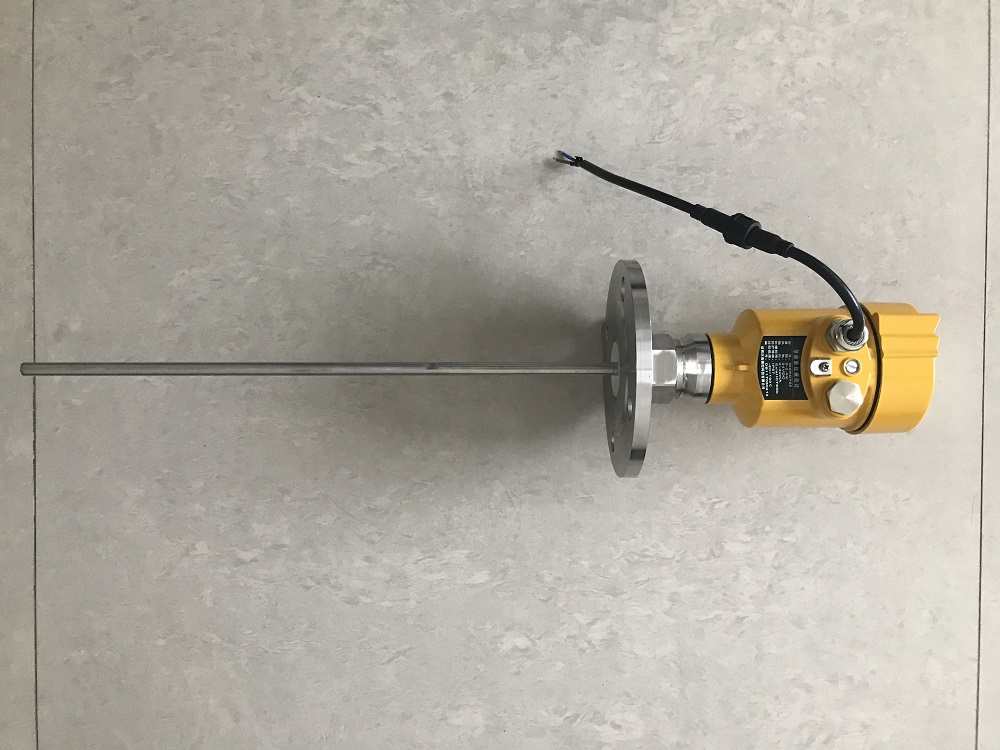

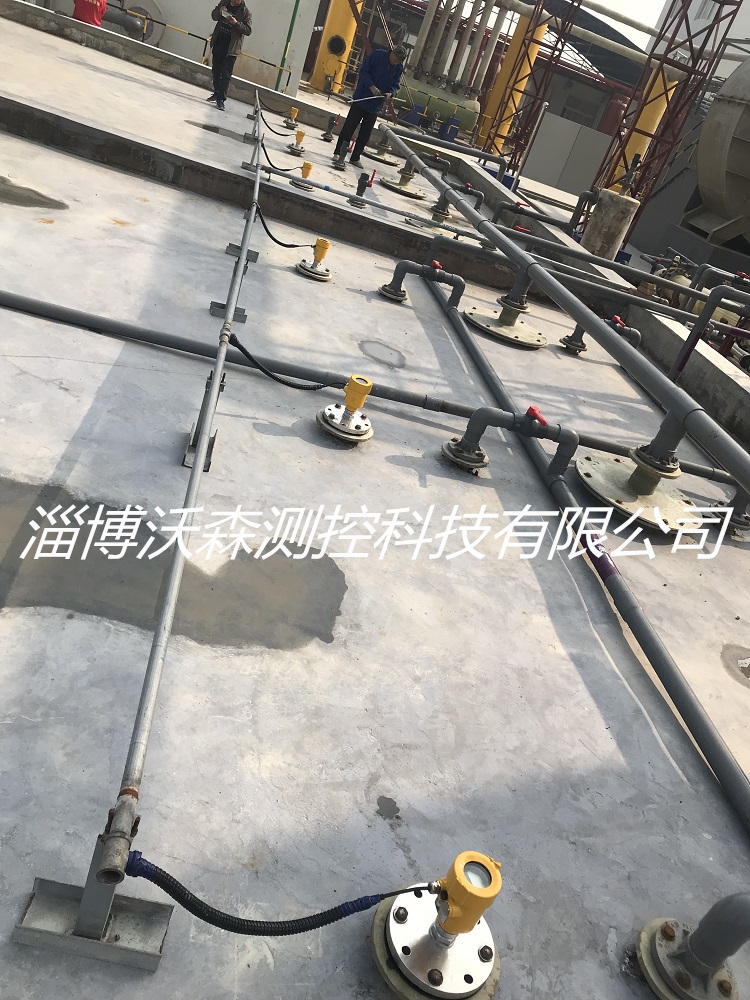

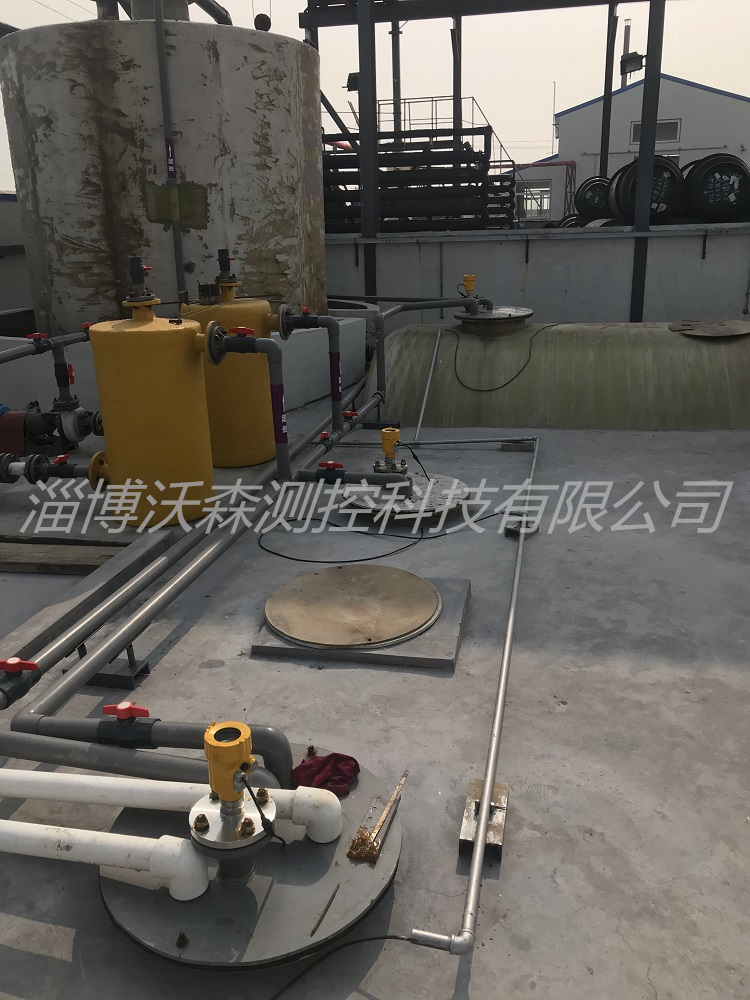

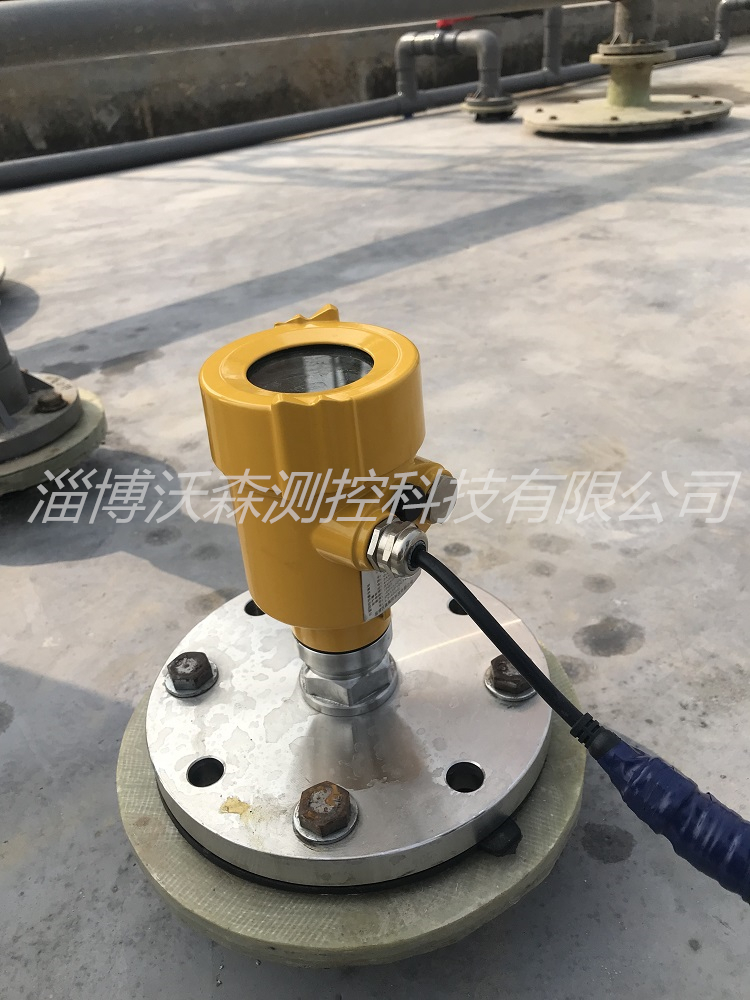

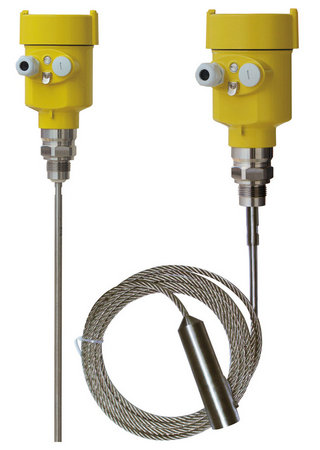

產品圖片 |
|
|
|

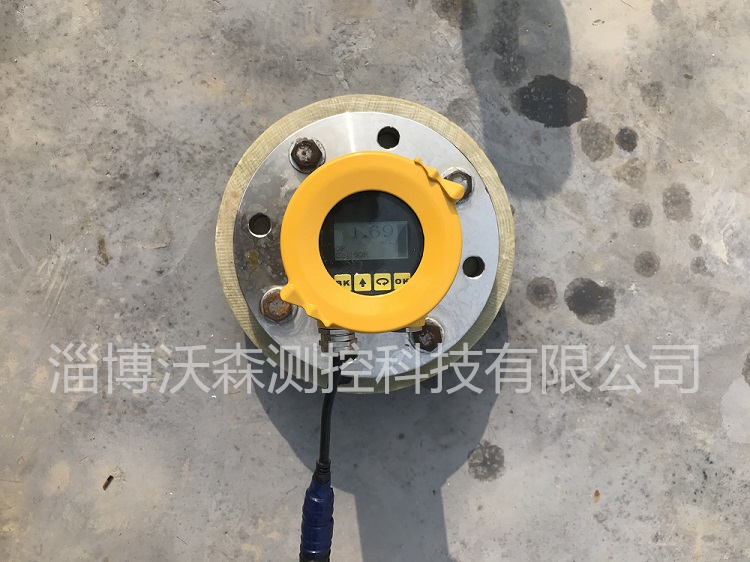

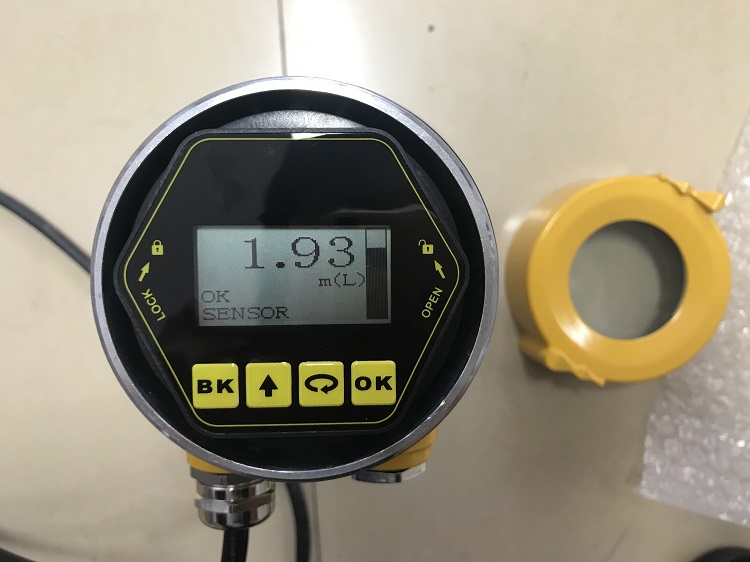

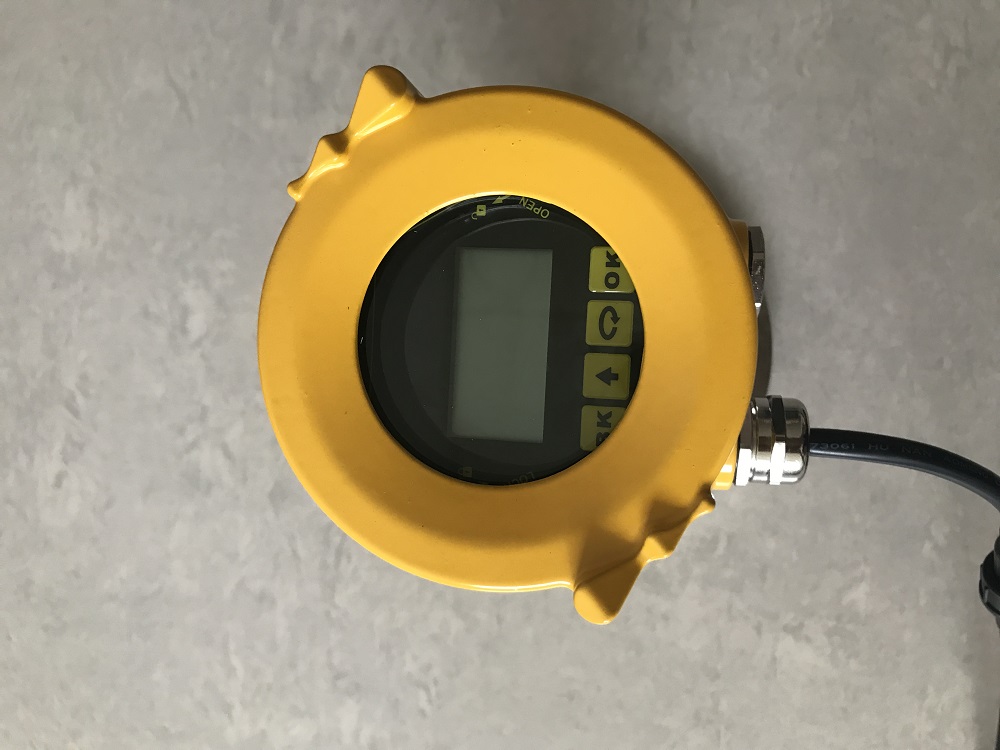

|  |
產品型號 | WSDL-701 | WSDL-702 | WSDL-703 | WSDL-704 | WSDL-705 |
適用介質 | 液體，固體粉料 | 液體，特別是強腐蝕性的液體 | 固體粉料 | 液體，特別是低介電常數的液體 | 液體，特別是高溫高壓環境里的液體 |
應用 | 液體及固體粉狀測量 | 酸、堿或其它腐蝕性介質的測量 | 水泥倉粉料的測量 | 無離子水、脫氧水等液體的測量 | 密封罐，壓力較大的液體測量 |
防爆認證 | Exib IIC T6 Gb Exd IIC T6 Gb | Exib IIC T6 Gb Exd IIC T6 Gb | Exib IIC T6 Gb Exd IIC T6 Gb | Exib IIC T6 Gb Exd IIC T6 Gb | Exib IIC T6 Gb Exd IIC T6 Gb |
測量范圍 | 液體30m， 固體15米 | 液體20m | 固體30m | 液體6m | 液體6m |
頻率 | 500MHz-1.8GHz | 500MHz-1.8GHz | 500MHz-1.8GHz | 500MHz-1.8GHz | 500MHz-1.8GHz |
天線 | 單纜或單桿式天線 | 全四氟密封攬式或桿式 | 雙纜式天線 | 同軸管式天線 | 單桿或單纜式 |
測量精度 | ±3mm | ±10mm | ±5mm | ±3mm | ±10mm |
過程溫度 | (-40～250)℃ | (-40～180)℃ | (-40～250)℃ | (-40～250)℃ | (-40～400)℃ |
過程壓力 | (-0.1～4)MPa | (-0.1～0.3)MPa | (-0.1～4)MPa | (-0.1～4)MPa | (-0.1～40)MPa |
信號輸出 | (4～20)mA/HART | (4～20)mA/HART | (4～20)mA/HART | (4～20)mA/HART | (4～20)mA/HART |
電源 | 兩線制DC24V | 兩線制DC24V | 兩線制DC24V | 兩線制DC24V | 兩線制DC24V |
現場顯示 | 四位LCD | 四位LCD | 四位LCD | 四位LCD | 四位LCD |
外殼 | 鋁 | 鋁 | 鋁 | 鋁 | 鋁 |
過程連接 | 螺紋/法蘭 | 螺紋/法蘭 | 螺紋/法蘭 | 螺紋/法蘭 | 螺紋/法蘭 |
