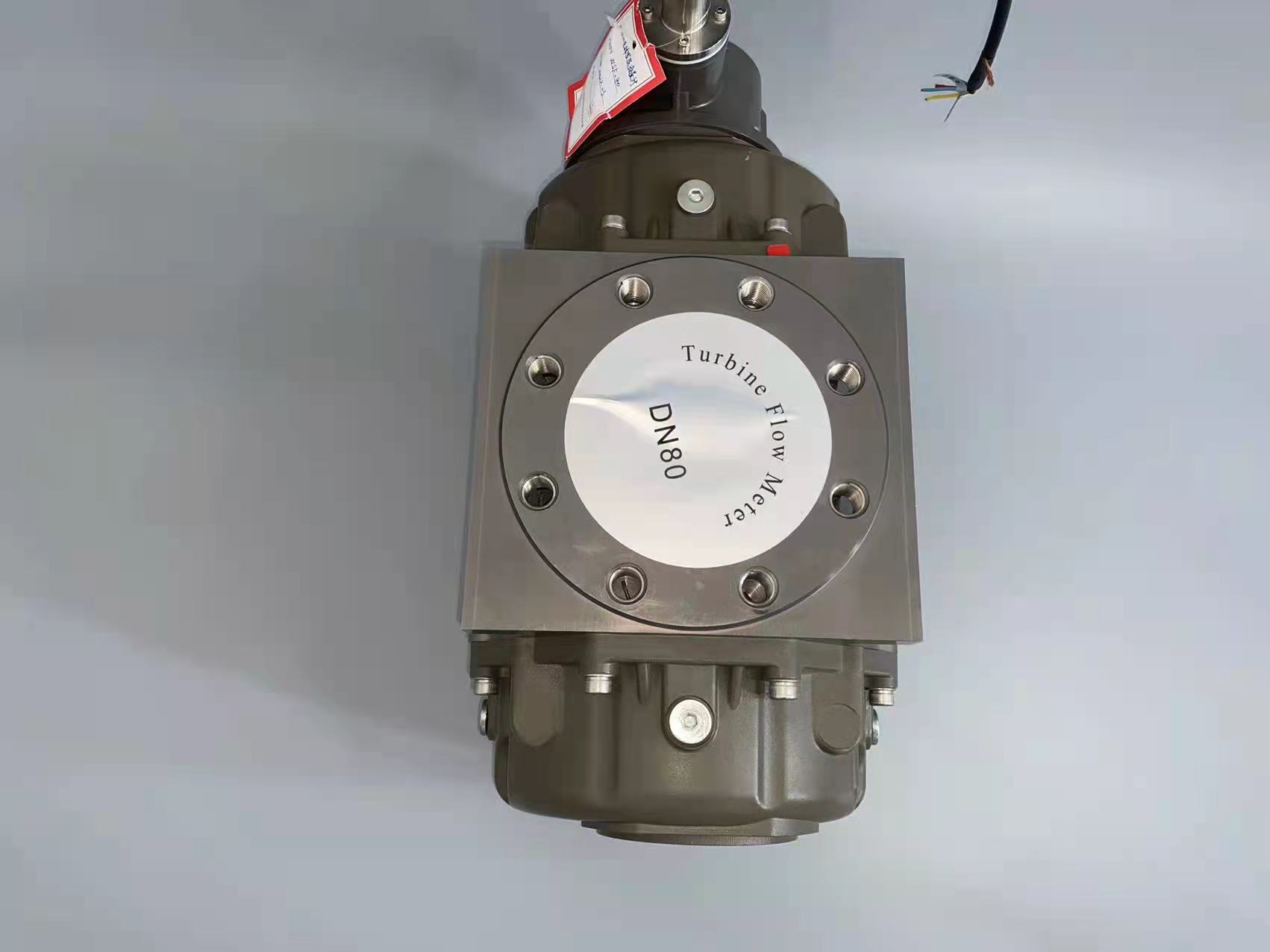

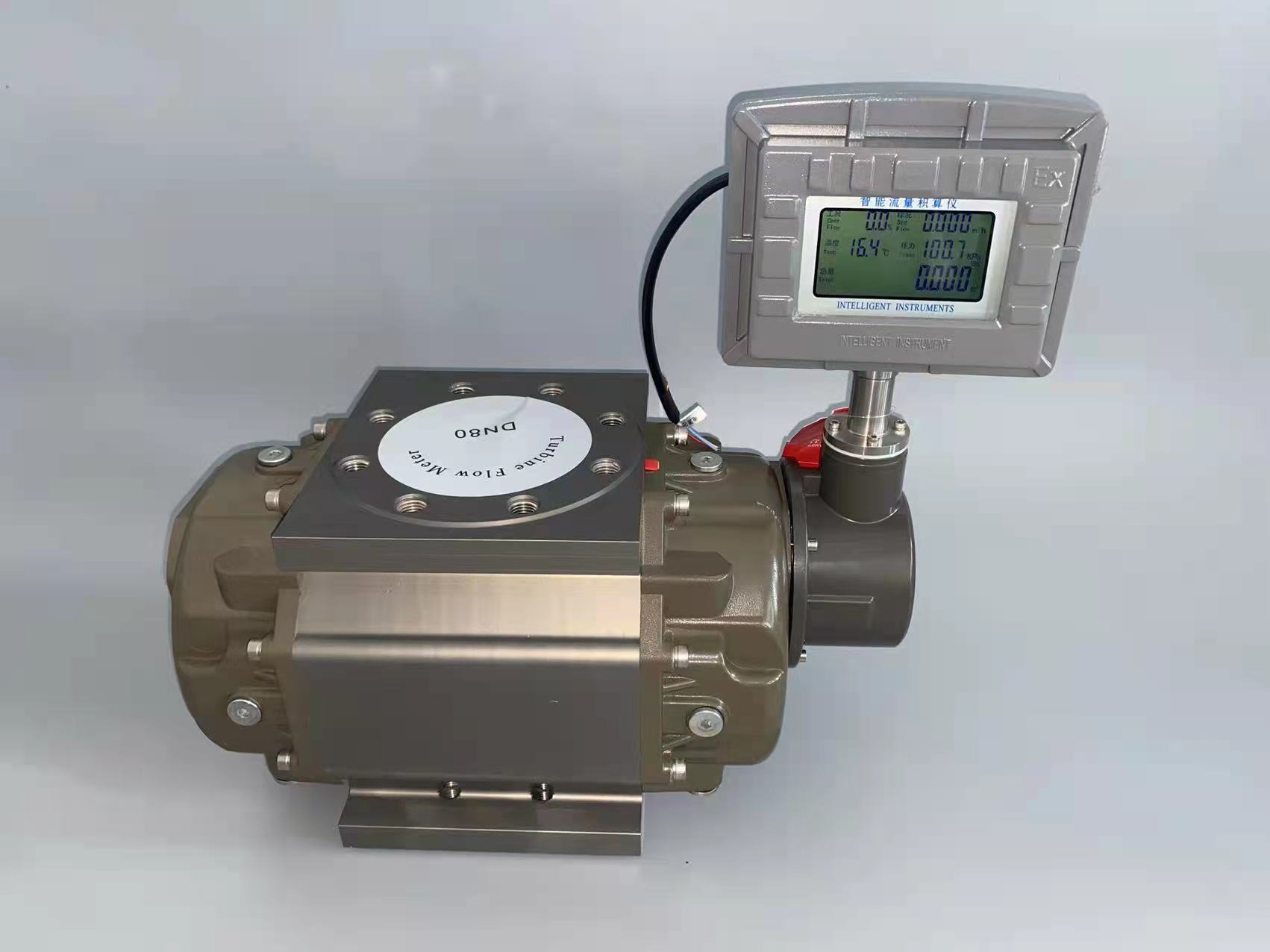

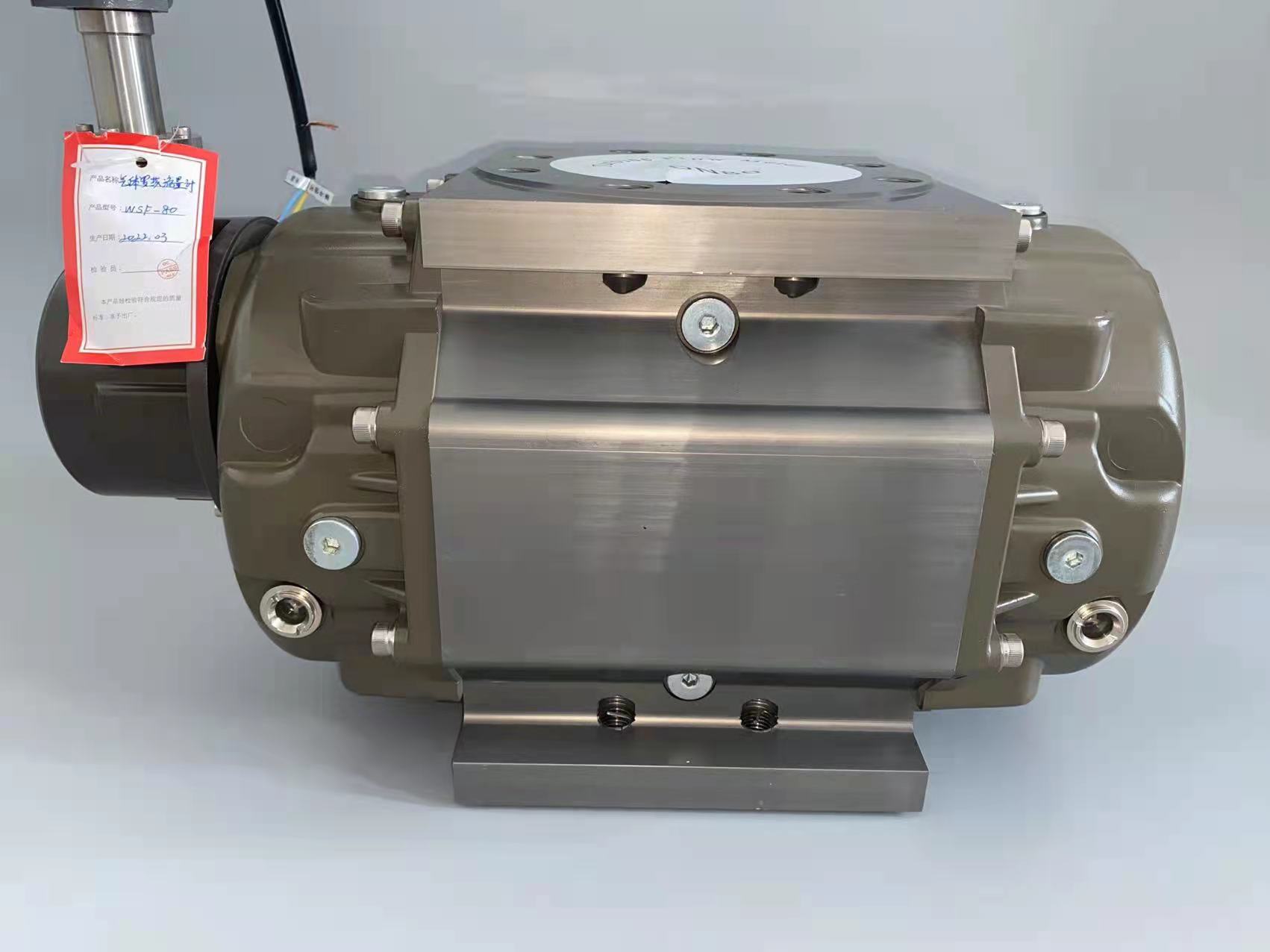

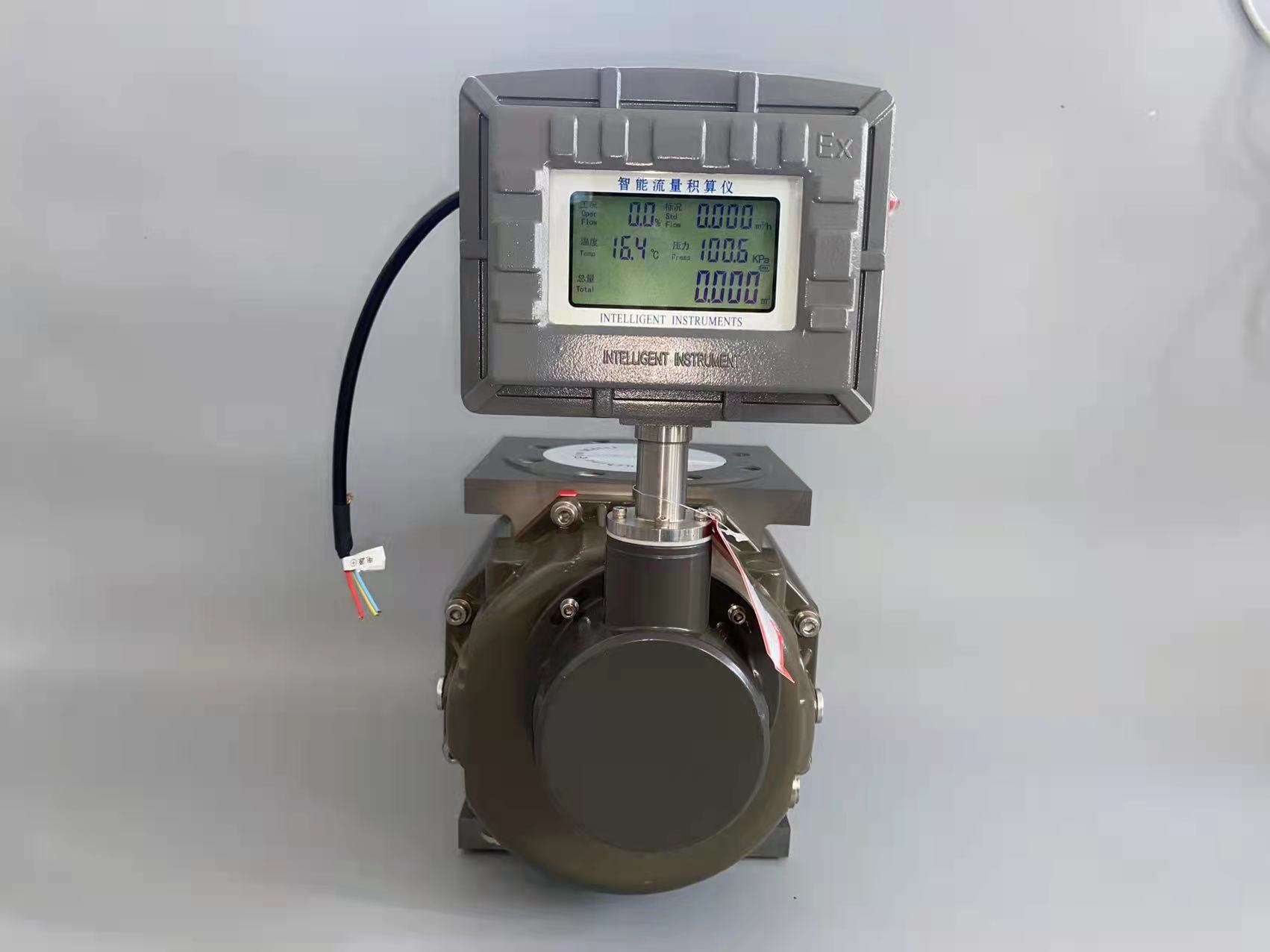

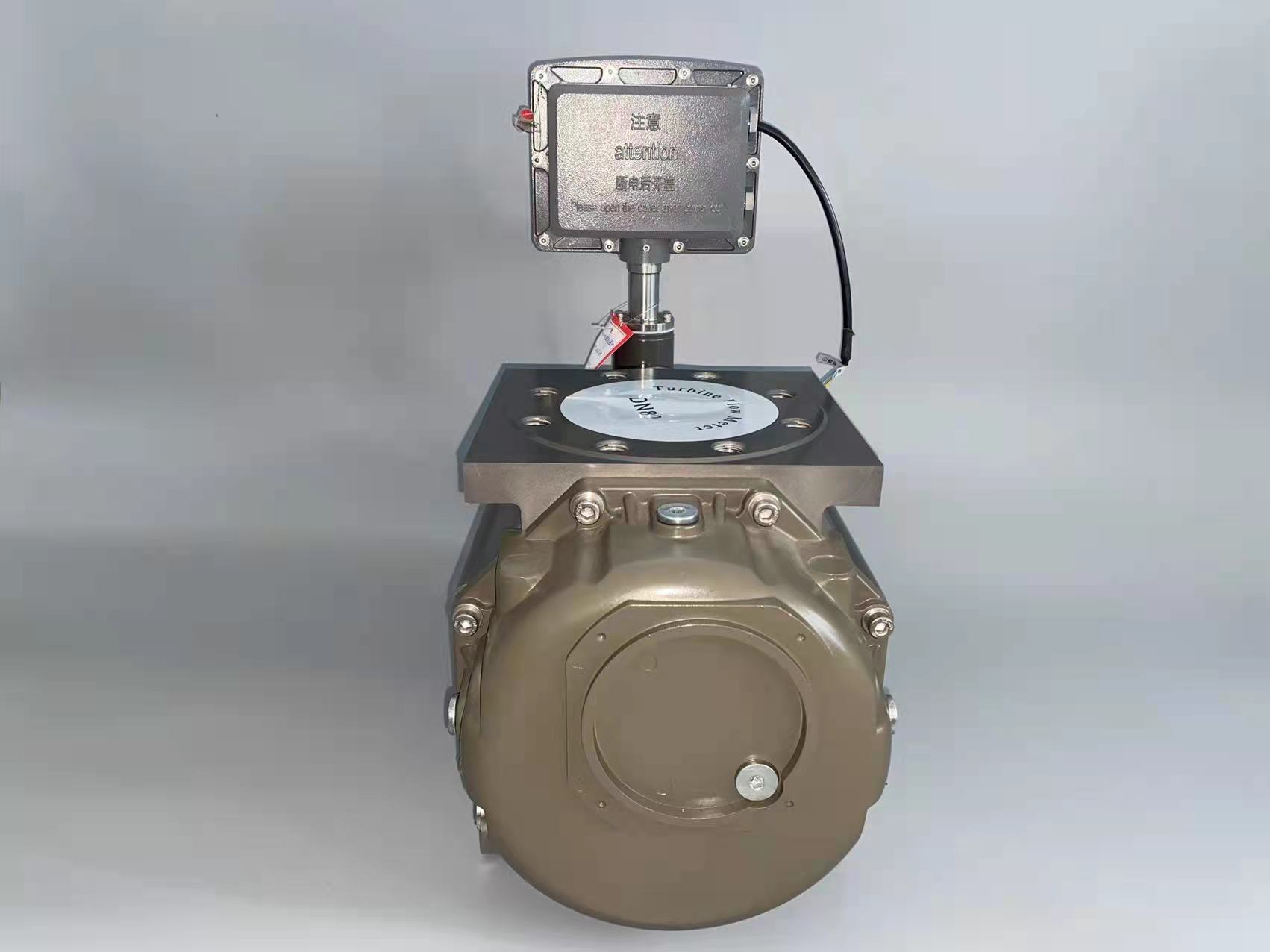

氣體羅茨流量計產品概述
LLQ系列智能氣體腰輪（羅茨）流量計是是集流量、溫度、壓力檢測功能于一體，能自動、準確地檢測被測介質的溫度、壓力和流量值，并能進行溫度、壓力、壓縮因子自動補償。并直接顯示標準狀態下（Pb=101.325kPa，Tb=293.15K）的介質體積流量，是一款既能就地顯示各種參數又有多種信號遠傳輸出的、可廣泛應用于石油、化工、冶金、制藥以及城市燃?xì)廨斉涔芫W(wǎng)各種氣體計量和流量控制場合的理想儀表?？梢耘涮譏C卡控制閥作為燃?xì)夤举Q(mào)易結算儀表。
氣體羅茨流量計被國內天然氣貿易公司指定為測量天然專用流量計，足以證明它的精準性和穩定性非常好，氣體羅茨流量計測量天然氣的突出優點是：始動起步流量低流程比較寬；適用于經常間歇性的使用天然氣的用戶；不受現場電磁信號干擾流量值非常精準；無需預留直管段測量精度不受管道直管段長短影響。

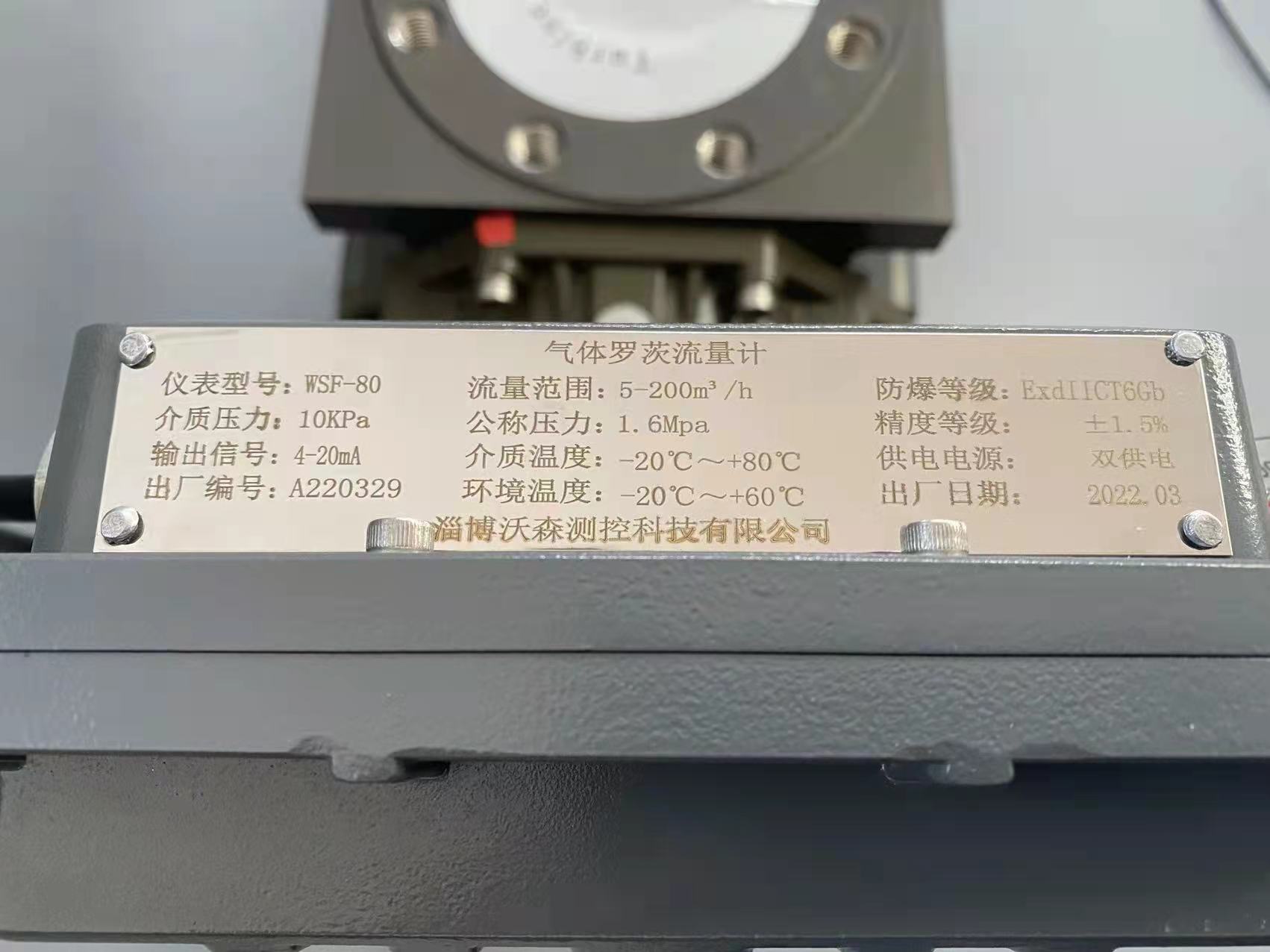

氣體羅茨流量計技術參數
儀表口徑：25、40、50、65、80、100、125、150、200、250采用法蘭連接
精度等級：±1.5%R（±1%R需特制）*
儀表材質：表體：鑄鋁或鑄鐵；轉子：優質鋁合金；轉換器：鑄鋁
使用條件：介質溫度：-10℃～+60℃ ；環境溫度：-30℃~+60℃
相對濕度：5%～90% ；大氣壓力：86～106KPa
工作電源：A.外電源：+24VDC±15%，適用于4-20mA輸出、脈沖輸出、RS485等
B.內電源：1節3.6VDC鋰電池，當電壓低于2.0時出現欠壓指示。
輸出信號：脈沖信號、4 ~ 20mA電流信號、IC卡控制信號
通訊輸出：RS485通訊
信號接口：M20×1.5或1/2NPT
防爆等級：ExibIICT4
防護等級：IP65
氣體羅茨流量計的規格、基本參數和性能指標（見表1）
型規格號 | 公稱通徑 DN（mm） | 量程比 | 流量范圍 （m3/h） | 始動流量 m3/h | Qmax時 壓力損失Pa | 最大工作 壓力MPa | 公稱 壓力 MPa | 材質 |
LLQ-20 | 25 | 20:1 | 1-20 | 0.07 | 11 | 0.6 1.0 | 1.6MPa | 鋁合金 |
LLQ-40 | 40 | 40:1 | 1-40 | 0.06 | 140 | |||
LLQ-65 | 50 | 65:1 | 1-65 | 0.07 | 120 | |||
LLQ-85 | 70:1 | 1.2-85 | 0.07 | 160 | ||||
LLQ-100 | 80 | 70:1 | 1.5-100 | 0.06 | 170 | |||
LLQ-150 | 120:1 | 1.2-150 | 0.05 | 150 | ||||
LLQ-200 | 70:1 | 3-200 | 0.15 | 180 | 0.6
| |||
LLQ-250 | 100 | 80:1 | 3-250 | 0.16 | 190 | |||
LLQ-300 | 120:1 | 2.5-300 | 0.12 | 200 | ||||
LLQ-350 | 110:1 | 3-350 | 0.15 | 300 | ||||
LLQ-450 | 110:1 | 4-450 | 0.11 | 400 | ||||
LLQ-500 | 125:1 | 4-500 | 0.11 | 500 | ||||
LLQ-650 | 150 | 80:1 | 8-650 | 0.65 | 560 | |||
LLQ-800 | 80:1 | 10-800 | 0.65 | 580 | ||||
LLQ-1000 | 90:1 | 11-1000 | 0.8 | 600 |
