一、提問

孔板前直管段內壁粗糙度不符合要求時，對孔板流出系數的影響有多大。

二、解答

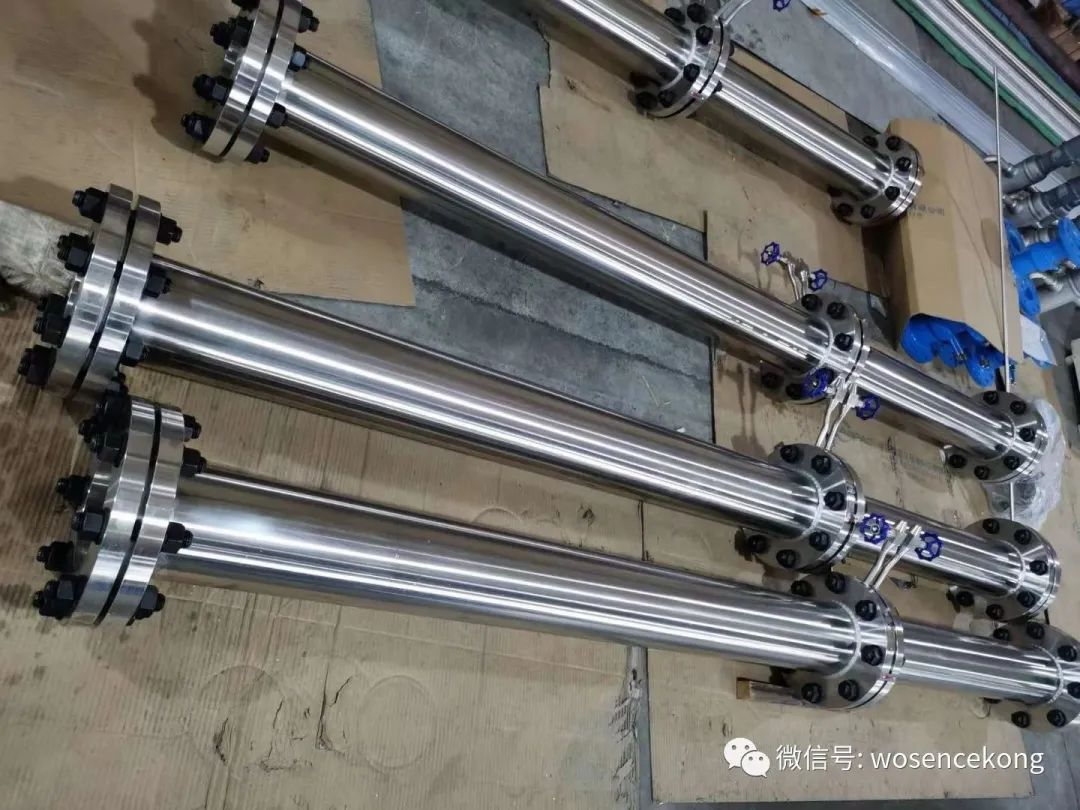

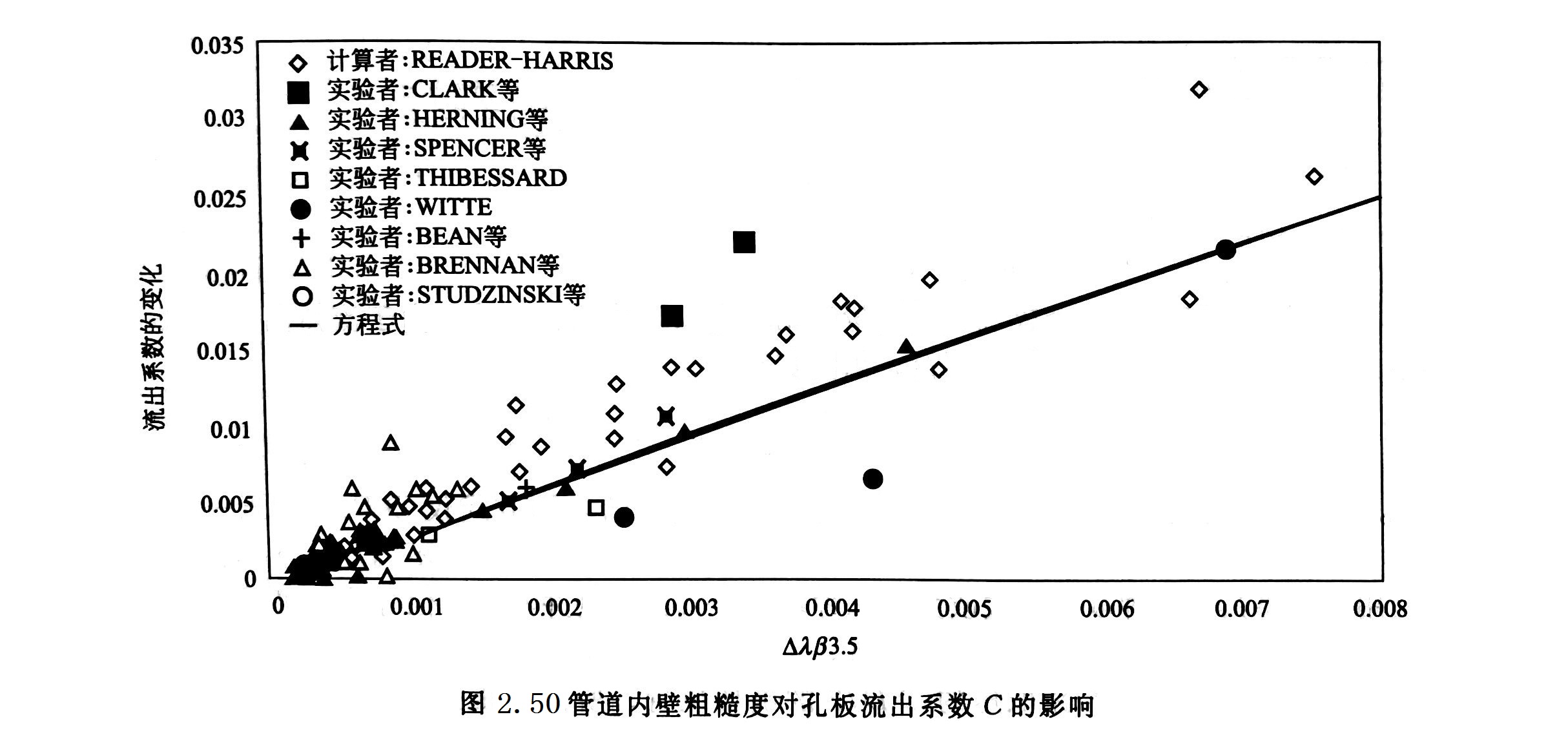

按照GB/T2624標準，標準孔板和噴嘴都應自帶直管段，而且直管段內壁的粗糙度也應符合國標要求。但有些用于過程控制的差壓裝置往往省去直管段，這時由此引入的誤差可用圖2.50估算。

在圖2.50中，橫坐標是相對粗糙度與β作用的等效系數，粗糙度越大，流出系數C的增量ΔC越大，流量示值越偏低。

管道內壁越粗糙流量顯示越低的原因，是粗糙的管道內壁加大了管壁對流體的摩擦力，導致近管壁處的流速比整個流通截面的平均流速低得更多，從而使得用管壁取壓方式得到的差壓減小。

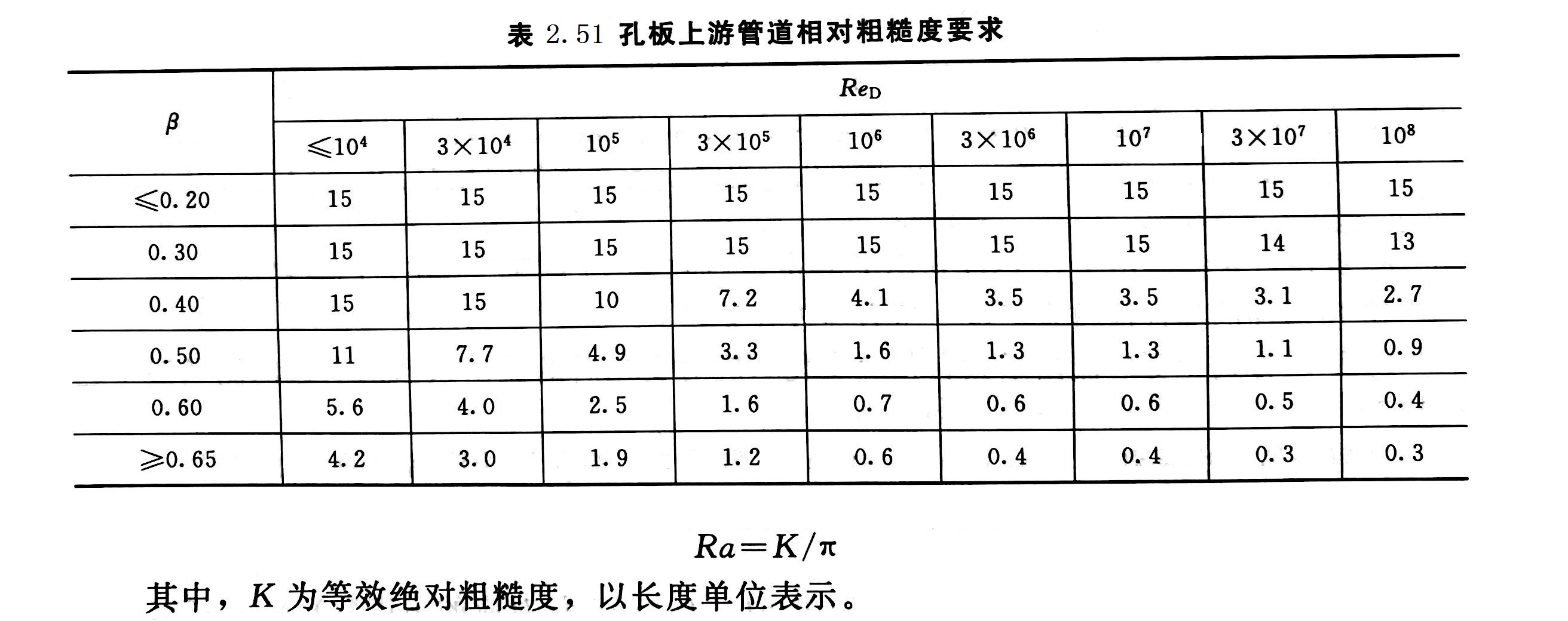

表2.51列出了孔板上游管道相對粗糙度的上限值，單位是10⁴Ra/D，其中，Ra為偏離被測輪廓平均線的算術平均偏差。

從該表可見，在雷諾數ReD不變時，直徑比β越大，粗糙度要求越高。在相同的β條件下，ReD越大，粗糙度要求越高。

三、討論

孔板是差壓式流量計中被研究的歷史最長、積累的資料最豐富的一種流量計。圖2.50和表2.51所列的數據就是這種研究的重要成果。國際上很多著名的實驗室為此付出了大量艱苦的勞動。

圖中所列的數據僅僅表明對孔板做過這方面的研究，而不表明僅僅孔板有此影響。有的人吹噓說某種新型差壓裝置不像孔板那樣受雷諾數影響，不受管道內壁粗糙度影響，那是不確切的。所有管壁取壓的差壓裝置都要受到雷諾數和管壁粗糙度的影響。從這種差壓裝置每臺表的標定數據就可看到，流量大時，流量系數小;流量小時，流量系數大，這就是因?yàn)槭芾字Z數的影響。
