一、提問
流量計為什么一般都要裝在控制閥之前?
二、分析

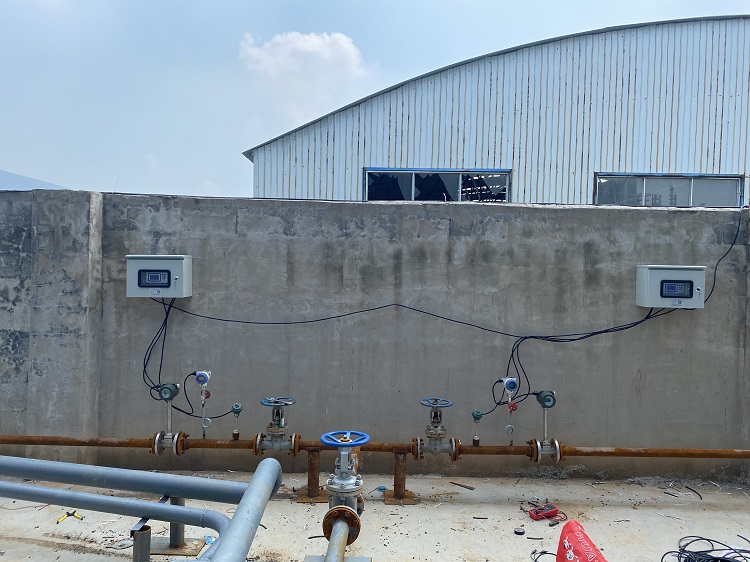

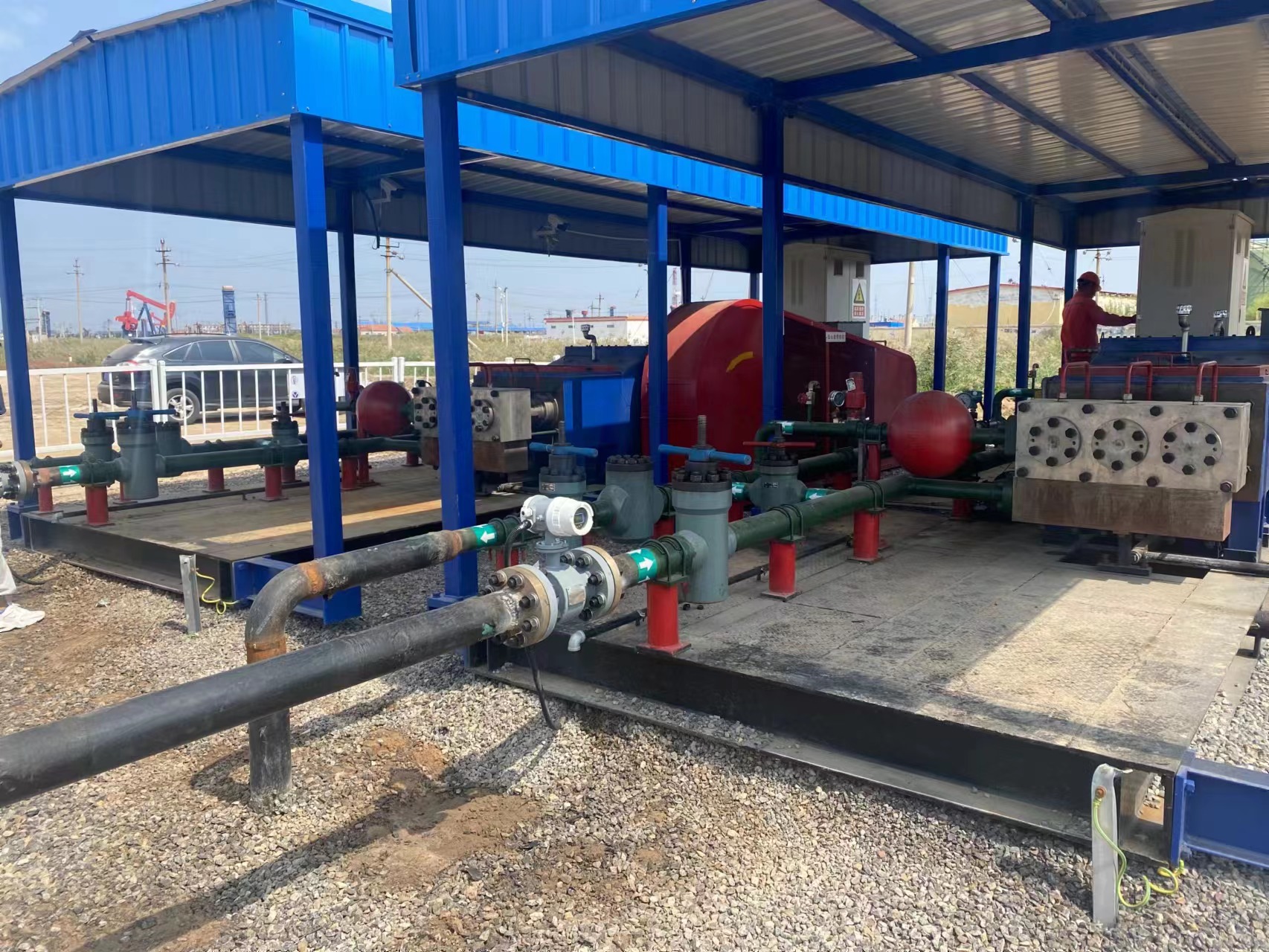

在流體控制工程中，流量計和閥門是最常用的設備之一。流量計和閥門經常串聯安裝在同一根管道上，兩者之間的距離有長有短。設計人員經常要處理的一個問題，是流量計在前還是控制閥在前。
(1)實例:電磁流量計安裝在閥后

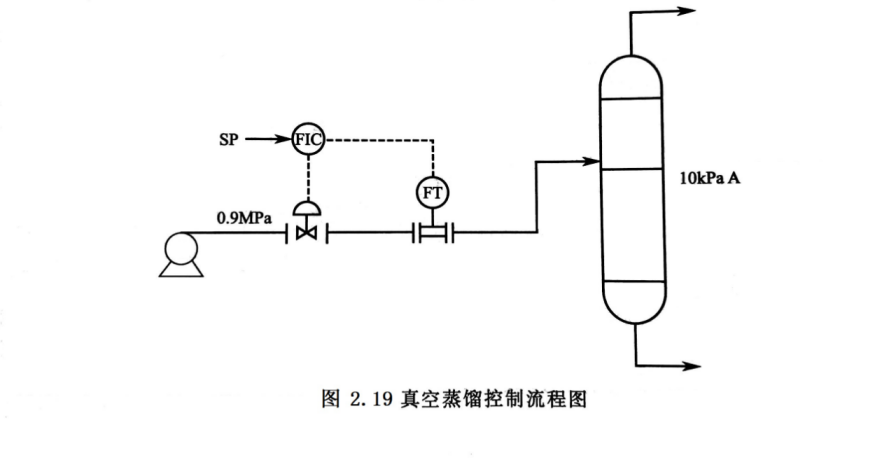

河南某燃料酒精廠有一路酒精發酵液要送至真空蒸餾塔蒸餾，為了控制進塔流量，安裝了電磁流量計和控制閥，如圖2.19所示。
該系統運行一段時間后發現兩個問題:一是電磁流量計示值偏高，而且信號噪聲大;二是電磁流量計內襯鼓泡，部分脫落。分析其原因，是控制閥在控制流量時，難免有時開度較小，甚至全關，所以電磁流量計測量管內有時出現負壓。負壓的出現，使流經測量管的發酵液內溶解的氣體釋放出來。這些發酵液中溶解的氣體，在發酵過程中已達到飽和程度，但因在控制閥之前，是處于受壓狀態，不會釋放出來，而流到控制閥之后，壓力突然降低，進入負壓狀態，因而氣體釋放出來。這些氣體以小氣泡的形式夾雜在液體中，對電磁流量計測量結果造成兩個影響:
①因?yàn)闅馀菡加邢鄳?yīng)的體積，所以流量示值偏高;
②因?yàn)闅馀萃ㄟ^(guò)測量管時，部分覆蓋電極，所以流量顯示噪聲增大。
電磁流量計測量管內出現負壓，還會對測量管內襯產生破壞作用。因?yàn)槠胀姶帕髁坑?jì)的內襯承受不起負壓，尤其是通徑較大的測量管。

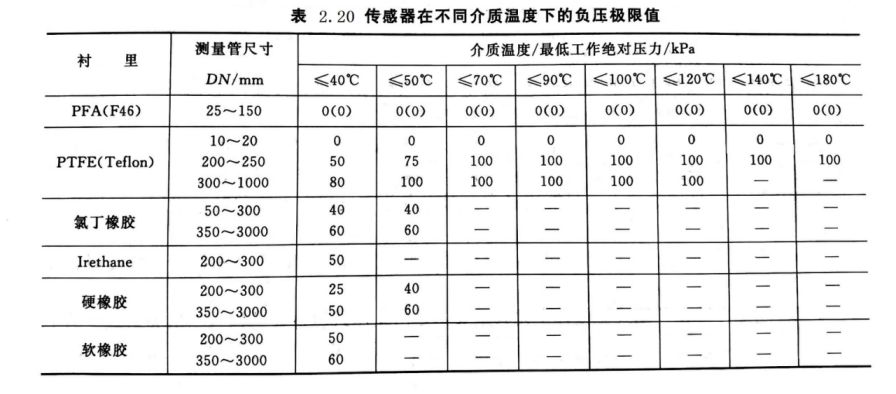

表2.20列出電磁流量傳感器在不同介質溫度條件下的負壓極限值。這個實例表明，由于控制閥節流，使流體狀態發生很大變化，變成不利于測量、不利于儀表本身的狀態。
(2)關于直管段長度的考慮

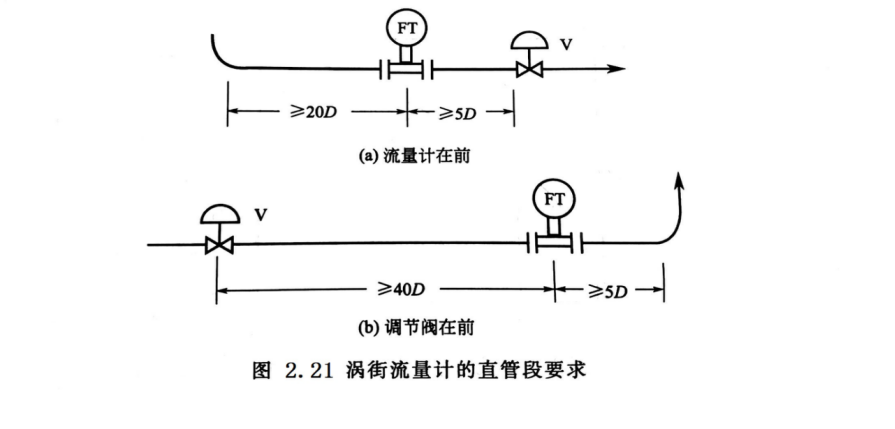

另外，從直管段要求來看，也是流量計在前、控制閥在后合理。圖2.21所示是渦街流量計在兩種不同的設計方案時對直管段長度的要求。如果流量計為孔板流量計，情況也與圖2.21 相似。
這一點在現場直管長度較緊張的情況下尤為重要。
上面討論的是一般情況下的考慮。當然，事情也不能絕對化，如果出于某種目的，將控制閥布置在前面也不是不可以。
