在流量計的選型及安裝中應特別注意以下幾點:
(1)對于遠傳輸出型金屬管浮子流量計的選用,要選擇適合使用場所防爆類型要求的流量計;安裝時還應注意儀表上電后的外殼緊固及接線口的密封,以達到防爆、防護、防侵蝕的要求。
(2)對于被測介質溫度過高(>220℃)或過低的場所,通常要對流量計的傳感器部分采取保溫或隔熱措施,為保證信號轉換器---指示器正常工作的環境溫度,應選擇高溫指示器。
(3)對于有些需采取保溫或冷卻的被測介質,要選擇夾套型流量計。標準
金屬管浮子流量計的伴熱或冷卻接口采用DIN2501,DN15 PN1.6 法蘭連
接,如需其它法蘭或螺紋連接,定貨時請注明。
(4)對于流量計入口介質的壓力不穩,尤其用于氣體的測量,為保證精度
和使用壽命,應選用阻尼結構。
(5)對于介質要求的壓力等級較高,超過標準壓力等級時,在選型時請選
擇高壓型結構,高壓型采用HG20595-97 RF帶頸對焊鋼制管法蘭。如采用其它
標準,定貨時請注明。
(6)流量計安裝時要保證測量管的垂直度優于5%,且應加裝旁路,便于維
護和清洗而不影響生產。
(7)安裝流量計的位置應保證入口有≥5DN的直管段,出口不≤250mm的直
管段;如介質中含有鐵磁性物質,應在流量計前安裝磁性過濾器。
(8)測控系統中的控制閥,應安裝在流量計的下游。用于氣體測量時,應保
證工作壓力不小于流量計壓損的5倍,以使流量計穩定工作。
(9)安裝流量計前,應將管道內焊渣吹掃干凈;安裝時要取出流量計中的
止動元件;安裝后使用時,要緩慢開啟控制閥門,避免沖擊損壞流量計。
(10)對于標準型、水平安裝型金屬管浮子流量計可以選擇內置磁過濾器。
內置磁過濾器的標準型的總高為350mm。

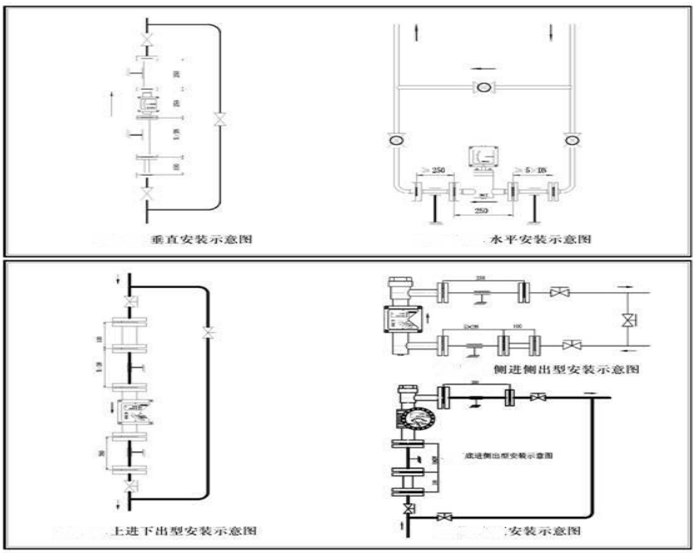

流量計安裝示意圖
