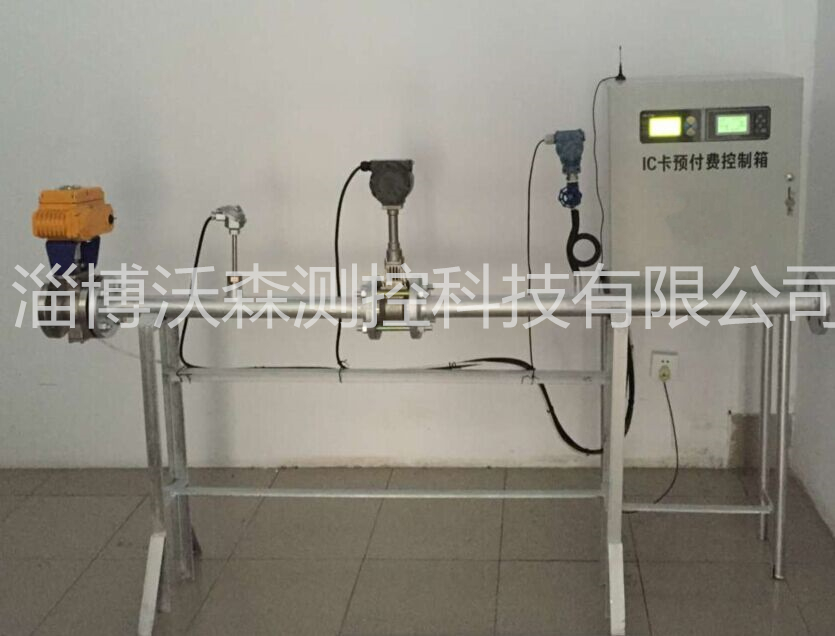

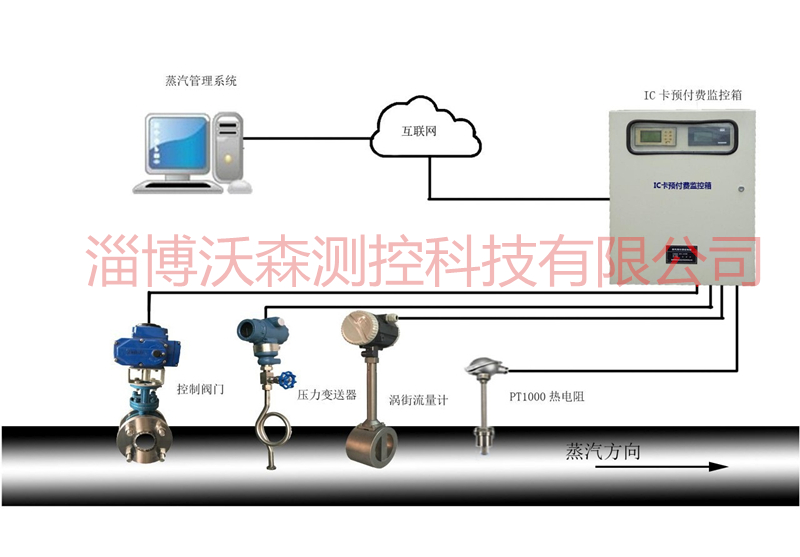

IC卡蒸汽預付費控制系統主要有如下組成部分：

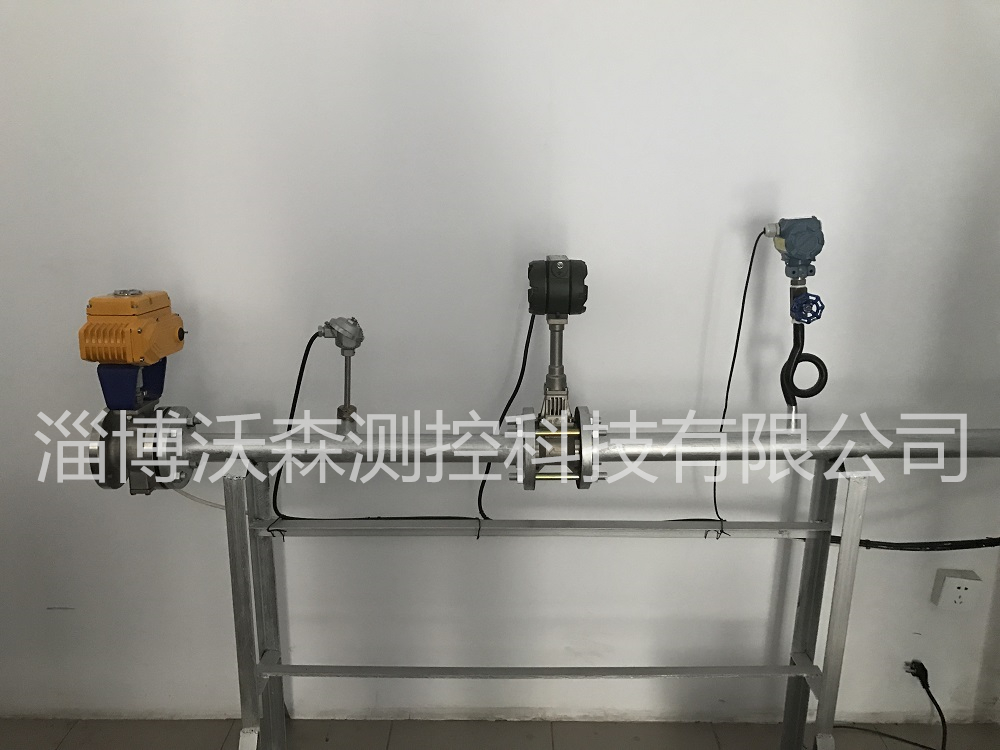

⑴計量部分
流量計、壓力變送器、溫度傳感器、流量積算儀等。
⑵預付費部分
IC卡預付費控制箱（IC卡預付費控制儀、 閥門定位器、防雷模塊、開關電源、UPS、遠傳模塊），智能電動
調節閥門等。
⑶監控部分
服務器（上位機），熱網遠程監控軟件、IC卡充值軟件、IC卡讀卡器等。
1.2 工作原理
IC卡蒸汽預付費控制儀從流量積算儀中讀取數據（瞬時流量、累積流量、壓力、溫度等），將預先購買的用
汽量（噸）輸入到控制儀的特定存儲器上，通過內部CPU對兩組數據進行計算、比較、邏輯判斷等一系列處
理。 當積算儀的累積流量每增加一噸時，IC卡控制儀中的剩余量（充值數量）就減少一噸，當剩余量減少到報
警量（根據用戶實際情況設定）時，儀表內的蜂鳴器就會進行聲音報警，提前通知用戶及時充值。當剩余量減
少到零時，IC卡控制儀會自動將控制閥門關閉，停止供汽。
2 IC卡預付費流量積算儀
2.1 基本形式
以微處理器為基礎，功能齊全，具有通訊能力，能與各種流量變送器、傳感器配合進行蒸汽流量測量，具有
良好的電磁兼容性和可靠性。
2.2 主要性能
⑴流量輸入信號：接收差壓變送器、電磁流量計的0～10mA、4～20mA電流信號或渦街流量計的0～5000Hz
頻率信號。
⑵壓力輸入信號：接收壓力變送器0～10mA或4～20mA電流信號。
⑶溫度輸入信號：接收溫度變送器0～10mA或4～20mA電流信號，也能接收Pt100鉑電阻的電阻信號。
⑷輸出信號：根據瞬時流量的變化和設定的流量上下限，對應輸出4～20mA電流。
⑸測量精度：0.5級
⑹通訊功能：具有RS485或RS232通信接口，防雷電保護。
⑺密碼設定功能。
⑻具有多流量計模式，可任意選擇。
⑼顯示功能：累積流量、瞬時流量、累計熱（差）量、瞬時熱（差）量、差壓（頻率）、密度、壓力、溫度、
熱焓、當前時間計來停電記錄。
⑽報表查詢功能：可查詢最近1年的日累積量報表和月累積量報表，還能查詢最近20次的來停電記錄、累積停
電時間、累積停電次數。
⑾斷電保護功能：幾倍的運算接貨和用戶設定的數據在斷電時不會丟失，保存時間在十年以上。
⑿過熱蒸汽向飽和蒸汽轉換的自動判斷功能。
⒀支持協議計量。
⒁工作電源：AC220V±15%；功耗小于5W。
⒂輸出電源：共兩組，一組為12V/1W，另一組為24V/2W。
⒃工作環境：溫度5～50℃；濕度5～95%RH
⒄外形尺寸：160*80*150（寬*高*深，單位mm）

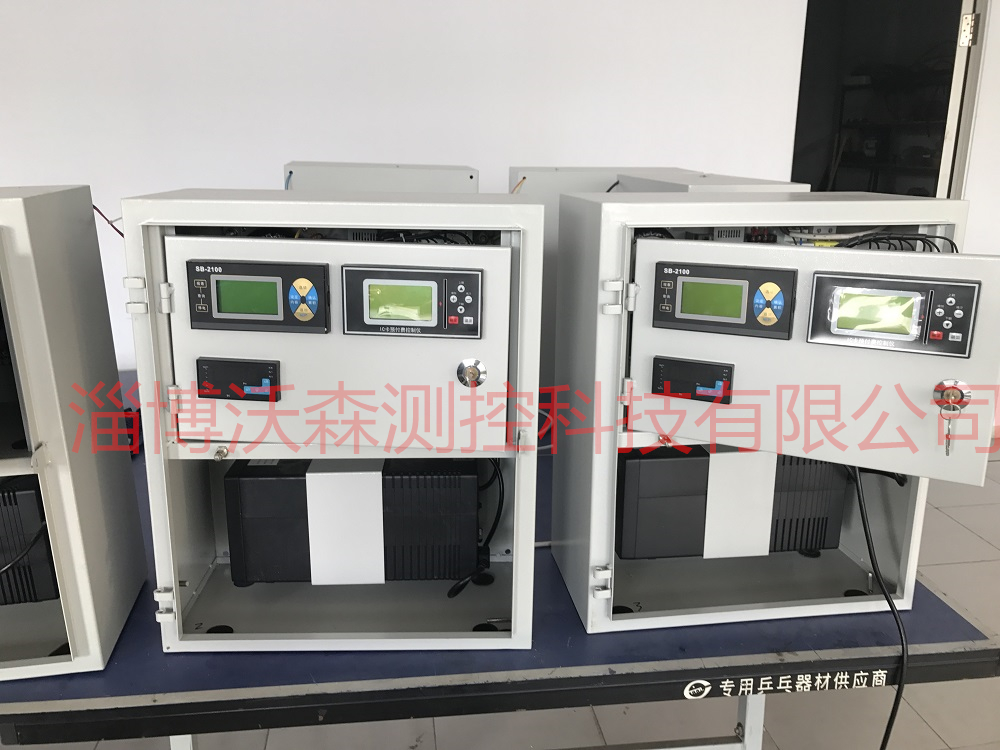

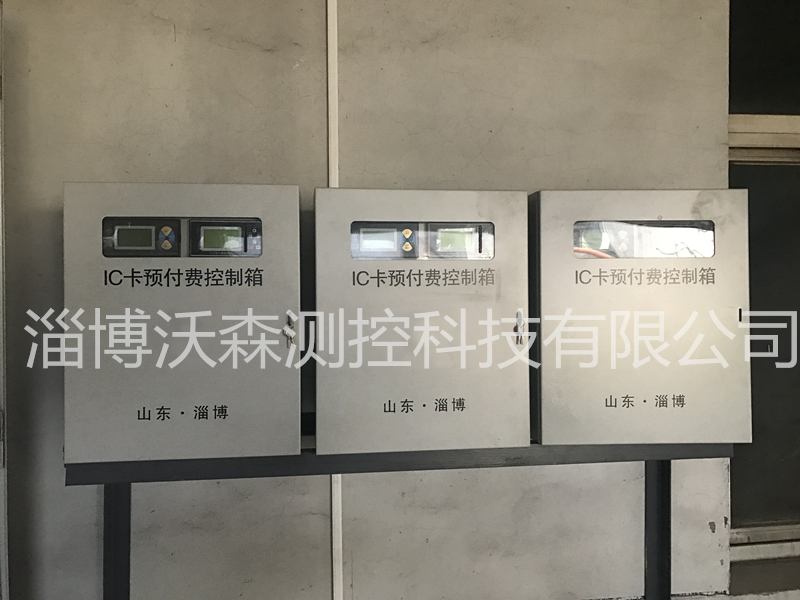

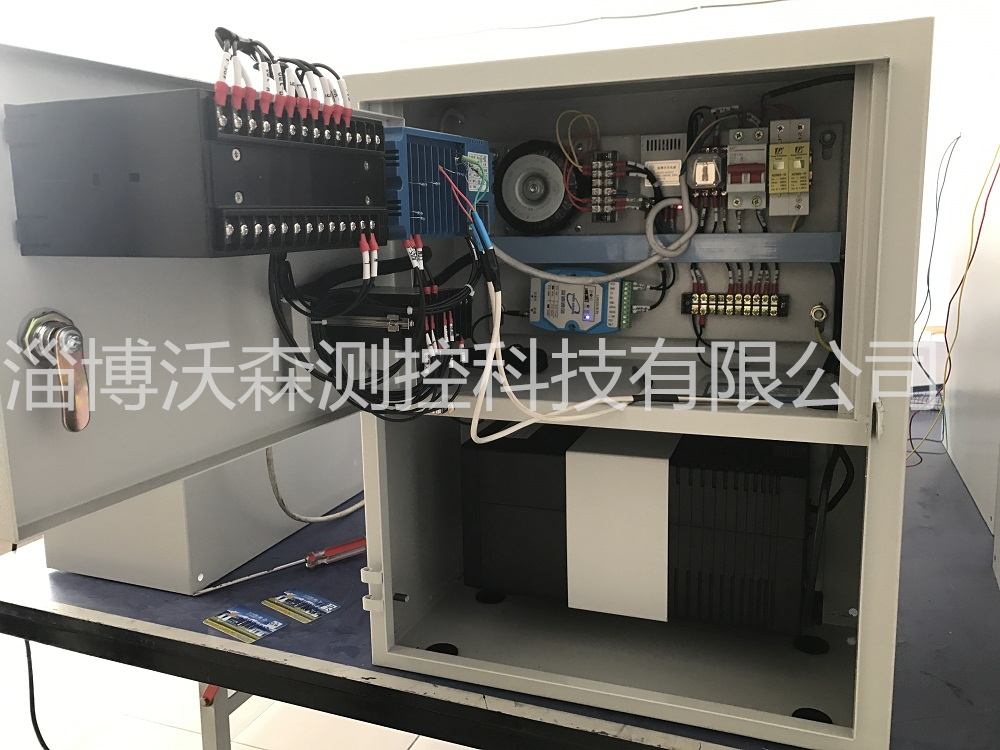

3 IC卡預付費控制箱
3.1基本參數
⑴箱體供電 ： AC 220 V 土 10％，50 Hz，2P空氣開關，箱內還配備AC220V/DC 24V 開關電源。
⑵最小計量 ：0.1kg，分辨率：0.1kg
⑶工作環境 ：-15 ～ 60 ℃ , 相對濕度 ≤ 85 %
⑷UPS續航時間：大于7天,閥門開關次數大于30次。
⑸防盜功能：非法開箱自動關閉閥門。
⑹箱體尺寸：60*70*30
3.2 IC卡預付費控制箱功能
⑴顯示功能
全中文界面顯示，顯示內容主要包括：瞬時流量、累計流量、剩余氣量、停電時長、次數、差壓、頻率、壓
力、溫度、閥位等。
⑵提示功能
每次充值儀表現場提醒上次余額量和當次充值量。
⑶關閥功能
購汽量使用完畢， 閥門自動關閉。關閥動作可以根據實際情況從0%-100%選擇設置，如關閉50%、40%或
30%等。
⑷管網壓力調節功能
為保證管網壓力均衡，滿足大多數用戶要求，系統具備壓力調節功能，即任意調節閥門開度，保證受控管路
壓力變化在用戶設置的參數范圍內，提高管網運行效率。同時也應具備根據時間的設定開啟電控閥的功能，有
效防止管道過長造成水錘和氣蝕現象，增加或延長電動執行器和閥門的使用壽命。
⑸小流量保護功能
當用戶實際流量低于最小限定值（流量計下限）時，自動按照下限流量計量收費。當用戶實際流量恢復正常
時，自動按照實際流量計量收費。
⑹斷電保護功能
無論何種原因造成外部電源中斷時，數據可保存十年。
⑺數據恢復功能
控制儀意外損壞情況下，內部數據（主要是用戶充值余量）可恢復，有效避免雙方糾紛的產生。
⑻監控功能
當有非法用戶人為入侵工作站，改變現場傳感器工作狀態時，控制箱可以邏輯判斷，發出執行命令，關閉閥門。
⑼擴展功能
能夠與任意流量傳感器、電控閥等兼容使用，方便將來更換。
⑽報警功能
①根據設置，可以在汽費余額小于某個數值時報警；并可發送通知短信到客戶手機，當出現壓力，溫度超高限時報警。
②當汽費余額為零時，電動閥無動作或動作不到位時報警；
③電動閥異常打開時報警，報警方式：控制器支持現場報警或采用無線方式（GPRS/CDMA）在上位PC機上報警。
④預付費監控箱開門后在上位監控計算機提示。
⑤市電（AC220V）中斷后在上位監控計算機提示。
⑾不間斷電源
斷電后保證設備運行不低于7天。在工作電源故障時，在報警的同時系統應能自動，切換至不間斷電源供電，
并不影響機柜內其它模件的正常工作，并把斷電信號狀態發送至控制中心報警。
⑿GPRS/CDMA無線數傳模塊（DTU)
本技術規范采用的無線通訊設備利用3G/4G移動網絡作為承載網絡實現數據的遠程無線傳輸，將遠程控制站與
中心控制系統連接起來，用于將蒸汽計量的數據遠傳至蒸汽計量監控系統，實現工業以太網網絡設備之間的遠
程互訪。采用RS485接口，與其后補償器通訊，將采集的信號傳送到中心控制系統，實現機器對機器基于標準
TCP/IP協議的數據通信。本工程需要配備GPRS/CDMA手機數據卡，數據手機卡由賣方提出具體要求，由買方
負責在通訊公司辦理。
⒀通訊參數靈活設置：預付費控制器通訊地址、波特率可根據需要設定（地址范圍： 1-255，波特率：
2400,4800,9600,19200，可選擇奇偶或無校驗）。
⒁閥門控制采用模擬輸出控制方式（DC 4-20mA）或開關控制模式（AC220V）。
⒂一表一卡，不能互換，保證系統的安全性。
⒃根據現場情況，系統配置自愈式防雷電、防浪涌模塊。

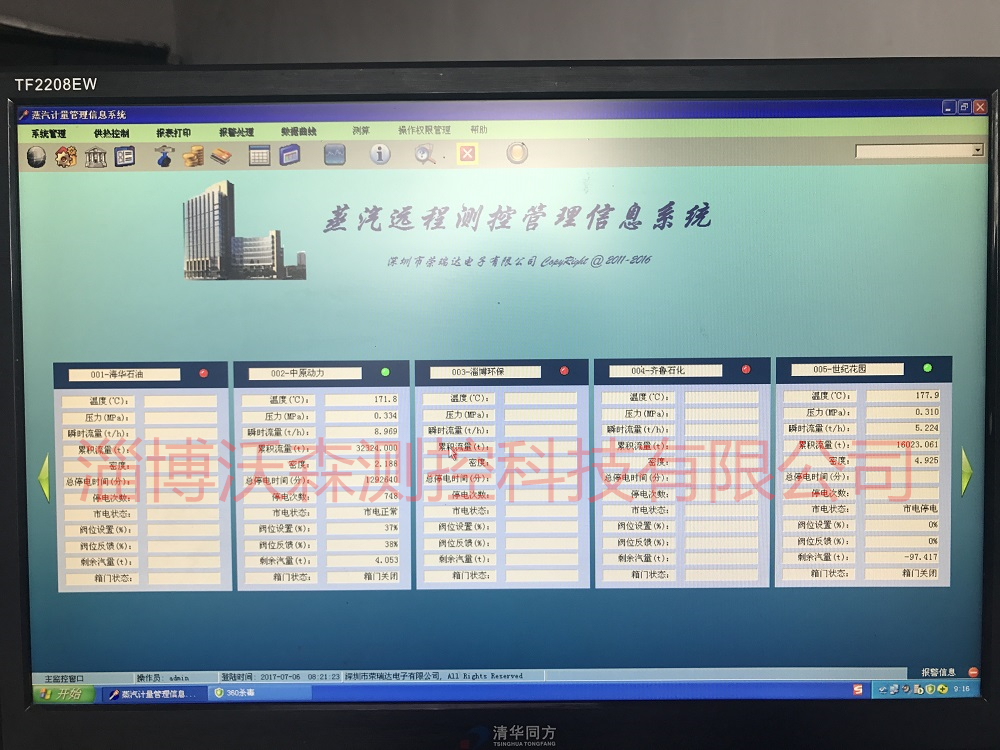

4 IC卡預付費遠程監控
熱網遠傳監控系統具備傳送控制箱上所有參數，即充值記錄，瞬時流量、累積流量、壓力、溫度、差壓、頻
率、停電次數、停電累計、剩余量、閥門開度、儀表箱狀態、供電狀態等功能，同時具備遠程充值（用戶可以
方便的在控制中心充值費用）、修改以及調節閥門開度的功能。
4.1 基本功能
⑴可通過GPRS/CDMA等傳輸方式將各用戶儀表工況數據、儀表參數、購汽量等參數上傳至中心服務器，并可
通過電腦或手機實時查詢。
⑵具備實時數據及曲線查詢功能，具備日報、月報、年報等常規統計報表功能。
⑶根據設定的用戶開戶量及供汽壓力等定值，可通過電動閥門控制其運行在一定的范圍之內，實現流量、壓力
的負荷調整功能。便于熱用戶負荷統籌和管理。汽費余額不足，達到停汽設定值后電動閥門自動關閉，并發送
相關報警信號。
⑷報警功能
非法開箱報警、斷電報警、儀表參數報警。
⑸防盜功能
具有開箱、斷電等基本防盜功能。
⑹可擴展功能
系統硬件、軟件配備具備良好的可擴展性，可通過軟、硬件升級來實現功能擴展的要求。
⑺熱網監控中心同時具備遠程控制閥門，遠程充值等一系列功能。
⑻充值軟件具備各級管理制約功能，歷史數據記錄和報表功能，充值、記錄保存要求有高度保密性、可靠性。并且具備遠程網絡聯網充值功能 。
5 IC卡預付費充值系統
采用接觸式芯片IC卡，并配套高強度加密算法，可對現場儀表實行IC卡預付費管理，實現先交費后用蒸汽。一卡
一表，一卡一密，IC卡應具有良好的安全性和可靠性。
